Правила выполнения гидравлических, пневматических и вакуумных схем
В соответствии с [1, 4, 29, 36J гидравлические, пневматические и вакуумные схемы в зависимости от назначения разделяются на типы: структурные, принципиальные, соединения.
Гидравлические и пневматические схемы. На структурной схеме показывают все основные функциональные части изделия: элементы, устройства и функциональные группы и основные взаимосвязи между ними. На линиях взаимосвязи указывают направление потоков рабочей среды. Наименования, обозначения и технические данные функциональных частей наносят над изображением или справа от него или вписывают в прямоугольники, заменяющие изображения.
На принципиальной схеме даются полный состав элементов в виде условных графических обозначений и все связи между ними. Элементы и устройства показывают, как правило, в исходном положении: пружины клапанов — в состоянии предварительного сжатия, электромагниты — обесточенные и т.п. Условные графические обозначения баков под атмосферным давлением и мест удаления воздуха из гидросети применяют только в положении, рекомендуемом соответствующим стандартом.
Каждый элемент схемы должен иметь позиционное обозначение, состоящее из буквенного обозначения и последующего порядкового номера. В [4] установлены следующие обязательные к применению позиционные обозначения гидро- и пневмоэлементов:
А — устройство (общее обозна- Клапаны.
чение) КВ — выдержки времени
АК — аккумулятор КД — давления
АТ — аппарат теплообменный КО — обратный
Б — гидробак КП — предохранительный
ВД — влагоделитель КР — редукционный
ВМ — вентиль КМ — компрессор
ВТ — гидровытеснитель М — мотор
Г — пневмоглушитель МН — манометр
Д — двигатель поворотный МП — передача гидродинамиче-
ДП — делитель потока ская
ДР —дроссель МР — маслораспылитель
ЗМ — замок МС — масленка
К — клапаны МФ — муфта гидродинамическая
Н — насос PC — ресивер
Насосы. С — сепаратор
НА — аксиально-поршневой СП — сумматор потока
НМ — насос-мотор Т — термометр
НП — пластинчатый ТР — трансформатор гидравли-
НР — радиально-поршневой ческий
ПР — пневмогидропреобразова- У В — устройство воздухо-спуск- тель ное
Р — распределитель УС — гидроусилитель
РД — реле давления Ф — фильтр
РЗ — аппарат золотниковый Ц — цилиндр
РК — аппарат клапанный
При введении обозначения вне этого перечня его содержание расшифровывают на поле схемы.
При присвоении элементам позиционных обозначений соблюдают сквозную нумерацию в пределах изделия. Порядковые номера вводят по группам элементов с одинаковым буквенным позиционным обозначением, например КП1, КП2, ..., КП 12; PI, Р2 ... Буквы и цифры в позиционных обозначениях выполняют шрифтом одного размера. Порядковые номера устанавливают в последовательности расположения элементов на схеме в направлении сверху вниз слева направо. Место простановки позиционного обозначения — справа или над условным графическим обозначением соответствующего элемента схемы.
Данные об элементах схемы записывают в перечень элементов (головку перечня см. на рис. 14.3). Элементы записывают в перечень группами в алфавитном порядке буквенных позиционных обозначений. В пределах каждой группы элементы перечисляют в порядке возрастания номеров.
При выполнении принципиальной схемы на нескольких листах необходимо сохранить сквозную нумерацию и единый перечень элементов. Отдельные элементы допускается повторно изображать на других листах схемы с сохранением ранее присвоенных им позиционных обозначений.
При сокращении длины слива и дренажа баки повторно изображают около соответствующего элемента; при сокращении длины линии нагнетания источник питания повторно не изображают, а около соответствующего элемента или устройства показывают подвод рабочей среды (рис. 14.14).

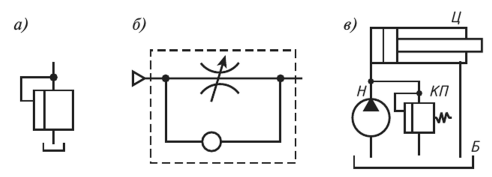

Рис. 14.14. Фрагменты гидросхем:
а — повторное изображение бака; б — подвод рабочей среды; в — пример схемы
На схеме соединений, помимо гидравлических, пневматических или вакуумных элементов и устройств, показывают трубопроводы и элементы соединений трубопроводов. Элементы, устройства и соединения трубопроводов изображают в виде упрощенных внешних очертаний, а трубопроводы — сплошными основными линиями. Соединения принято изображать условными графическими изображениями. Номера элементов, устройств и трубопроводов должны соответствовать номерам, принятым на принципиальной схеме. Соединениям трубопроводов присваивают номера после номеров трубопроводов. Номера трубопроводов проставляют, как правило, возле обоих концов их изображений. В перечне элементов для трубопроводов должны быть обозначены сортамент и материал труб. Допускается эти данные указывать около линий, изображающих трубопроводы.
Вакуумные схемы выполняют в соответствии с требованиями стандартов [1,4, 10, 32, 33, 35, 36J. На принципиальной схеме помешают в виде условных графических обозначений все вакуумные элементы или устройства, необходимые для реализации проектируемых вакуумных процессов и их контроля, а также все вакуумные связи в виде линий связи.
Каждому элементу схемы присваивают буквенно-цифровой код. Буквенные коды наиболее распространенных вакуумных элементов [35]:
А — устройство (общее назна- NZ — двухроторный
чение) NR — турбомолекулярный
N — насос вакуумный NW — водокольцевой
Насосы: NB — струйный
N1 — механический NH — эжекторный
NV — вращательный объемный NS —сорбционный
без газобалласта NA — адсорбционный
NL — то же, газобалластный NG — испарительный геттерный
NC — криосорбционный G — течеискатель
NE — испарительный ионный S — масс-спектрометр
NM — магнитный электрораз- С — камера
рядный CV — камера вакуумная
NK — криогенный V — колпак вакуумный
NP — комбинированный VT — прогреваемая часть ваку-
В — ловушка (отражатель) умной системы
Ловушки: VF — клапан (затвор)
BW — охлаждаемая жидкостью, Клапаны:
заливаемой в резервуар VT — тарельчатый (дисковый) BS — сорбционная VP — регулировочный, дози-
ВТ — термоэлектрическая рующий
BE — ионная VT1 — с ручным приводом
Р — вакуумметр VA — с дистанционным управ-
Вакуумметры: лением
PD — деформационный VP — с пневмо- или гидропри-
PL — жидкостный водом
РА — ионизационный VE — с электромагнитным при-
РМ — магнитный электрораз- водом
рядный VM — с электроприводом
РТ — тепловой
Порядковые номера элементов надписывают арабскими цифрами в соответствии с последовательностью расположения элементов и устройств на схеме в направлении сверху вниз и слева направо в пределах групп видов элементов, например ВТ1, ВТ2, ВТЗ, ..., VF1, VF2 и т.д. Расположение кода на схеме — над или справа от элемента (рис. 14.15).
На схеме устройства, элементы которого не являются самостоятельными конструкциями, принято добавлять к порядковому номеру позиционного обозначения условный порядковый номер такого элемента, разделяя их точкой. Условные порядковые номера в перечень элементов не вносят.
На линиях связи помечают направления потоков рабочей среды. Линии связи с различной рабочей средой или различного назначения выполняют линиями разного начертания или вводят цифровые обозначения в разрывах линий связи с последующей расшифровкой этих знаков на поле схемы.
Условные графические обозначения элементов гидравлических, пневматических и вакуумных схем по [29...35] даны на рис. 14.16— 14.24. Общие обозначения см. на рис. 14.4, 14.8, 14.10.
Рис. 14.15. Пример вакуумной схемы

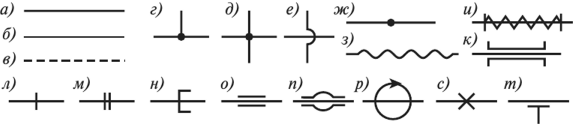

Рис. 14.16. Элементы трубопроводов: а — в — линии связи: всасывания, напора, слива (а), управления (б), дренажа (в); г,д — соединения; е — перекрещивания; трубопроводы: ж — с вертикальным стояком; з — гибкий; и — изолированный; к — в футляре (в трубе); соединения: л — общее обозначение; м — фланцевое; « — штуцерное резьбовое; о,п — муфтовое: резьбовое (о), эластичное (л); р — шарнирное; общее обозначение неподвижной (с) и подвижной (т) опоры трубопровода

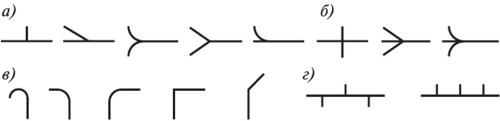

Рис. 14.17. Детали соединений трубопроводов: а — тройники; б — крестовины; в — колена, отводы; г — разветвитель, коллектор, гребенка (изображения в соответствии с действительной конфигурацией)
Рис. 14.18. Переходы, патрубки (а — в), муфты быстросъемные (г, д), компенсатор (е): а, е — общее обозначение; б — фланцевый; в — штуцерный; г — без обратных клапанов; д — с обратным клапаном

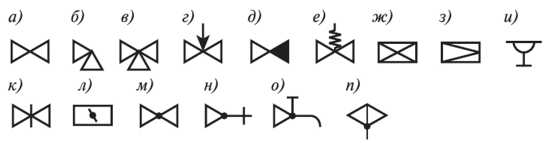

Рис. 14.19. Арматура общего назначения: а — и — вентили (клапаны) запорные: проходной (а), угловой (б), трехходовой (в), регулирующий (г), обратный (д), предохранительный (е), дроссельный (ж), редукционный (з), воздушный автоматический (и); к — задвижка; л — затвор поворотный; м — кран; н,о — кран концевой: общее обозначение (н), водоразборный (о); я — смеситель (общее обозначение)
Рис. 14.20. Гидробаки: открытый (я), закрытые с давлением выше атмосферного (б), ниже атмосферного (в), аккумулятор (ресивер) (г)

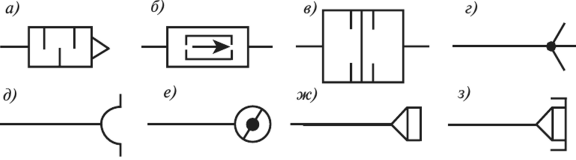

Рис. 14.21. Элементы гидравлических и пневматических сетей: а — глушитель шума; б — гаситель гидравлического удара; в — мембрана прорыва; г — форсунка; д — заборник воздуха из атмосферы; в — заборник воздуха от двигателя; ж — заливная горловина; з — присоединительное устройство к другим машинам

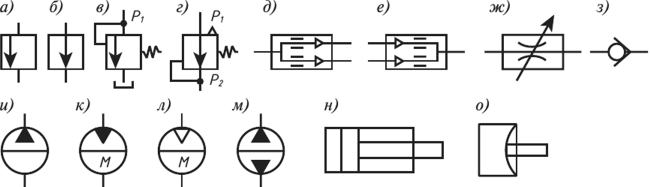

Рис. 14.22. Элементы гидро- и пневмоаппаратуры; насосы и двигатели: а, б — регулирующий орган нормально закрытый (а), открытый (б); в — клапан предохранительный (ограничивающий максимальное давление Pi); г — регулятор давления пневматический (поддерживает р2 = const при р2<Р); д — делитель потока; е — сумматор потока; ж — регулятор потока; з — клапан обратный; и — насос; к — гидромотор; л — пневмомотор; м — насос-мотор; н — цилиндр; о — камера мембранная

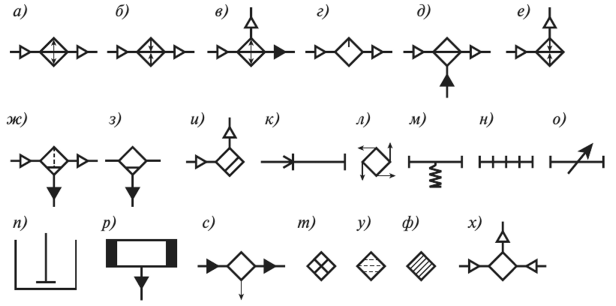

Рис. 14.23. Элементы машин и аппаратов химических производств: а — аппараты теплообменные; б — подогреватели; в — конденсаторы; г — маслораспылители; д — увлажнители воздуха; е — аппараты выпарные; ж — фильтры; з — влатоотделитель; и — аппараты сушильные; к —о — устройства питающие (к — м) и дозирующие (н, о) с тяговыми элементами (к), вращающиеся (л), качающиеся (м), объемные (н), весовые (о); п — мешалки; р — центрифуги; с — сверхцентрифуги (сепараторы жидкостные); т,у — аппараты обработки твердых материалов измельчением (т), сортировкой (у); ф — грануляторы; х — смесители
Рис. 14.24. Элементы вакуумных систем (общие обозначения): а — насос вакуумный механический струйный; б — то же, сорбционный; в — ловушка; г — вакуумметр; д — течеискатель; е — масс-спектрометр; ж — вакуумная камера (размер а выбирают из ряда 14, 20, 28, 40, 56 мм)
