Линзы.

Линзами называют детали из оптически прозрачных однородных материалов, ограниченные двумя преломляющими поверхностями, из которых по крайней мере одна является поверхностью тела вращения (сфера, асферическая или цилиндрическая поверхность).

Конструктивные параметры линз подразделяют на две группы:

• • расчетные, характеризующие оптическое действие; к ним относятся материал линзы и технические требования к нему, радиусы кривизны поверхностей, толщина линз по оптической оси и световые диаметры;
• • технологические, зависящие от способа крепления линз в оправах; к ним относятся полные диаметры линз, форма и расположение фасок.

Линзы располагают на чертеже по ходу луча, направленного слева направо. Радиус кривизны откладывают от поверхности линзы. При этом он считается положительным, если его направление совпадает с ходом луча, и отрицательным, если его направление противоположно ходу луча.

Схема простановки размеров, определяющих конструктивные параметры линзы, показана на рис. 8.22, где D — полный диаметр; /)_ф — световой диаметр; R — радиус кривизны первой поверхности; R2 — радиус кривизны второй поверхности; dwt — толщина линзы по оптической оси и по краю соответственно (рис. 8.23).

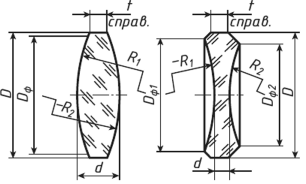

Рис. 8.22. Конструктивные параметры линз

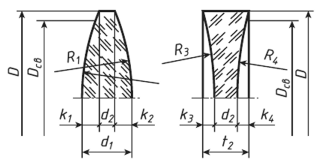

Рис. 8.23. Параметры толщины линз по оси и по краю

Фаски на линзах по назначению делятся на две группы:

• • технологические (защитные), предназначенные для устранения краевых выколок при обработке стекла или установке детали в оправу, а также для удаления излишков стекла;
• • конструктивные, предназначенные для закрепления линз в оправах, центрирования, ограничения светового диаметра.

Угол наклона фаски а (рис. 8.24) принимают равным 45° для всех поверхностей с отношением D/R < 0,6. При D/R > 0,6 для выпуклых поверхностей а = 30°, для вогнутых — 60°. Во всех случаях размер фаски должен обеспечивать минимальную толщину линзы по краю 0,05Z). Угол наклона фасок в производстве не контролируют. Допускается выполнение фасок в виде сферы.

Зеркала. Применяются плоские, сферические, асферические зеркала с наружным и внутренним отражающим покрытием. Покрытие может выполняться сплошным или частично отражающим и частично пропускающим свет.

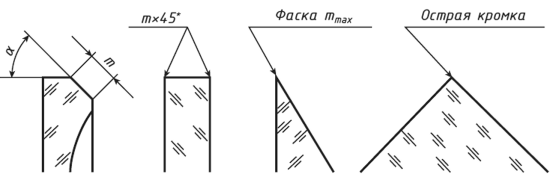

Рис. 8.24. Фаски на линзах и призмах

Призмы. Применяются для изменения хода лучей или направления оси оптической системы, оборачивания или вращения изображения, сокращения габаритов системы, разделения пучков лучей, компенсации поворота изображения, разложения света в спектральных приборах.

Отражательные призмы могут исполняться в виде одинарных (из одного куска стекла) или составных (блочных) конструкций.

Примеры чертежей оптических деталей приведены на рис. 8.25— 8.31.

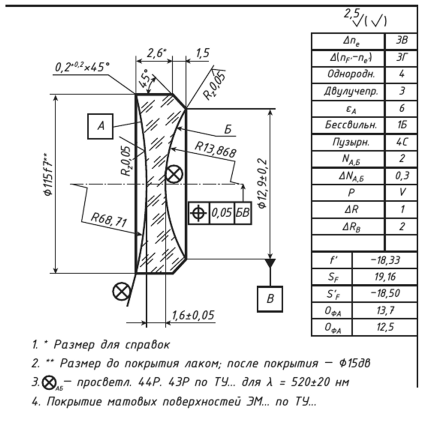

Рис. 8.26. Типовой чертеж линзы объектива И63

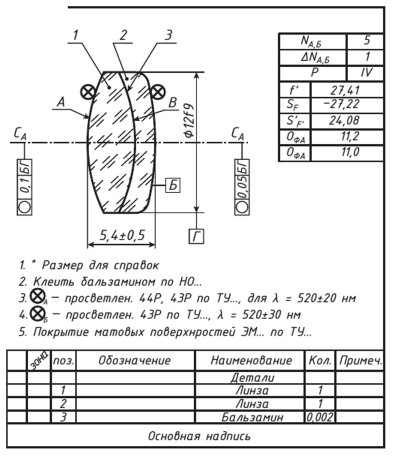

Рис. 8.28. Типовой чертеж призмы Ак-90°, расположенной за объективом

Рис. 8.30. Типовой чертеж пластины с биссекторной сеткой

Рис. 8.31. Типовой чертеж светофильтра, расположенного перед объективом
