Винты

Винты для металла подразделяют на крепежные общего назначения, самонарезающие, невыпадающие и установочные. Их элементы стандартизованы: концы винтов — см. рис. 6.19 и табл. 6.17, ра-

Винты крепежные общего назначения с цилиндрической

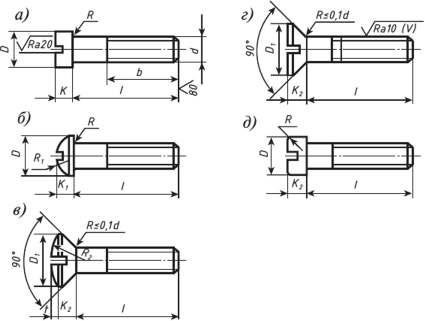

Рис. 6.15. Винты крепежные общего назначения с цилиндрической (а), полукруглой (б), полупотайной (в), потайной (г) и цилиндрической скругленной (д) головкой диусы под головкой — см. табл. 6.18, шлицы прямые — см. рис. 6.18, а и табл. 6.14, 6.15, шлицы крестообразные — см. рис. 6.18 и табл. 6.16, отверстия под концы установочных винтов — см. рис. 6.20 и табл. 6.19, головки шестигранные — см. рис. 6.13 и табл. 6.9.

Классы точности винтов: А (повышенной точности) и В (нормальной точности).

Крепежные винты общего назначения (рис. 6.15) с диаметром резьбы d = 1...20 мм и длиной / = 2...120 мм имеют форму головки цилиндрическую [6], полукруглую [48], полупотайную [49], потайную [50] (/ = 1...120 мм), цилиндрическую скругленную [36] (d = 2... 10 мм, / = 3...70 мм). Их длины и основные размеры приведены в табл. 6.11 и 6.12.

Резьба — по [67], шлицы прямые — по [64], шлицы крестообразные — по [33], радиус под головкой — по [65].

Таблица 6.11

Длина крепежных винтов общего назначения классов точности А и В (рис. 6.15), мм

d

/ при форме головки

цилиндрической

полукруглой

полупотайной

потайной

1,0

2...10

2...5

2...10

2...10

1,2

2...12

2...7

2...12

2...12

1,4

2...12

2...11

3...12

3...12

1,6

2...16

2...14

3...16

3...16

2

2,5...20

2,5...18

3...20

3...20

2,5

3...25

3...25

3,5...25

3,5...25

3

3...30

3...30

3,5...30

3,5...30

3,5

4...35

4...36

5...35

5...35

4

4...40

4...42

5...40

5...40

5

6...50

6...50

6...100

6...50

6

7...60

7...55

8...100

7...60

8

12...80

12...70

10...100

8...80

10

18...100

18...70

12...100

11...100

12

18...100

22...80

16...100

16...100

14

22...100

25...90

25...100

30...100

16

28...100

30...95

30...100

32...100

18

35...110

35...110

35...110

35...110

20

40...120

40...120

40...120

40...120

Примечание. Длину / в указанных пределах выбирают из ряда, мм: 2; 3; 3,5; 4; 5; 6; 8; 10; 11; 12; 14; 16; 20; 25; 30; 35; 40; 45; 50; 55; 60; 65; 70; 75; 80; 90; 100; 110; 120.

Таблица 6.12

Основные размеры крепежных винтов общего назначения классов точности А и В (рис. 6.15), мм

d

b

D

К

А

К2

А

А*

r2*

t

R

1

8 (-)

2

0,7

0,7

0,6

1,9

U

2,1

0,25

од

1,2

9 (-)

2,3

0,8

0,8

0,72

2,3

1,3

2,6

0,3

од

1,4

9 (-)

2,6

0,9

0,95

0,84

2,6

1,4

2,9

0,35

0,1

1,6

9 (-)

3

1

U

0,96

3

1,6

3,4

0,4

0,1

2

10(16)

3,8

1,3

1,4

1,2

3,8

2,0

4,2

0,5

0,1

2,5

11(18)

4,5

1,6

1,7

1,5

4,7

2,4

5,4

0,6

0,1

3

12(19)

5,5

2

2,1

1,65

5,6

2,9

6,0

0,75

0,1

3,5

13(20)

6

2,4

2,4

1,93

6,5

3,1

6,8

0,9

0,1

4

14(22)

7

2,6

2,8

2,2

7,4

3,6

8

1

0,2

5

16(25)

8,5

3,3

3,5

2,5

9,2

4,4

9,4

1,25

0,2

6

18(28)

10

3,9

4,2

3

11

5,1

12

1,5

0,25

8

22(34)

13

5

5,6

4

14,5

6,6

15

2

0,4

10

26(40)

16

6

7

5

18

8,1

19

2,5

0,4

12

30 (46)

18

7

8

6

21,5

9,1

22,5

3

0,6

14

34 (52)

21

8

9,5

7

25

10,6

26

3,5

0,6

16

38(58)

24

9

11

8

28,5

12,1

30

4

0,6

18

42 (64)

27

10

12

9

32,5

13,6

34

4,5

0,6

20

46(70)

30

11

14

10

36

15,1

38

5

0,8

Примечания: 1. В скобках указан размер b винта с удлиненной резьбой.

2. Винты имеют при d = 1...6 мм крупный шаг, остальные — крупный и мелкий: М8х1; М10х1,25; М12х1,25; М14х1,5; М16х1,5; М18х1,5; М20х1,5.

Установочные винты имеют различную форму конца (см. рис. 6.19) — коническую, плоскую, цилиндрическую, засверленную, ступенчатую с конусом, ступенчатую со сферой, имеют прямой шлиц или квадратную головку. В их числе — винты с коническим концом и с прямым шлицем по [5], остальные — по последующим стандартам.
