Метрическая цилиндрическая резьба

Метрическую цилиндрическую резьбу используют в качестве основного типа крепежной резьбы в интервале диаметров от 0,25 до 600 мм [27], в частности для соединений с переходными посадками в интервале диаметров от 5 до 45 мм и соединений с натягом, для приборов точной механики (в том числе приборов времени) в интервале диаметров от 0,25 до 0,9 мм, для приборостроительной промышленности в интервале диаметров от 3,5 до 400 мм [47, 68], для деталей из пластмасс в интервале диаметров от 1 до 180 мм [37].

Номинальный профиль металлической цилиндрической резьбы (см. рис. 6.1) — равносторонний треугольник с углом при вершине 60°, размеры элементов профиля стандартизованы [28] для интервала диаметров от 0,25 до 600 мм.

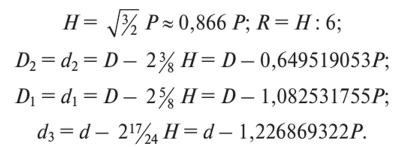

Соотношения размеров (см. рис. 6.1):

Рис. 6.1. Профиль метрической цилиндрической резьбы

Метрическая резьба общего назначения.

Диаметры и шаги резьбы в наиболее употребительном интервале диаметров от 2 до 250 мм из обшего интервала диаметров от 0,25 до 650 мм приведены в табл. 6.1 [27]. Основные размеры резьбы установлены [67].

В интервале диаметров от 0,25 до 1,8 мм диаметры и шаги (в скобках) следующие, мм:

• • ряд 1: 0,25 (0,075); 0,3 (0,08); 0,4 (0,1); 0,5 (0,125); 0,6 (0,15); 0,8 (0,2); 1 (0,25; 0,2); 1,2 (0,25; 0,2); 1,6 (0,35; 0,2);
• • ряд 2: 0,35 (0,09); 0,45 (0,1); 0,55 (0,125); 0,7 (0,175); 0,9 (0,225); 1,1 (0,25; 0,2); 1,4 (0,3; 0,2); 1,8 (0,35; 0,2).

Таблица 6.1

Диаметры и шаги метрической цилиндрической резьбы общего назначения для диаметров от 2 до 250 мм по [27] (рис. 6.1), мм

Продолжение

Окончание

Примечания: 1. Резьбу М14х1,25 применяют только для свечей зажигания.

• 2. Резьбу М35х 1,5 применяют для стопорных гаек шарикоподшипников.
• 3. При выборе диаметров резьб следует предпочитать первый ряд второму, а второй — третьему.
• 4. Диаметры и шаги резьб, заключенные в скобки, по возможности не применять.

Метрическая резьба для приборостроения имеет более мелкую градацию диаметров — от 3,5 до 400 мм — и особо мелкие шаги [47]. Основные размеры установлены [68]. Ее применяют, если резьба общего назначения не удовлетворяет функциональным и конструктивным требованиям. В технически обоснованных случаях резьбу по [68] можно применять и в других отраслях промышленности. Значения диаметров и шагов резьбы в интервале диаметров от 3,5 до 150 мм приведены в табл. 6.2.

В интервале диаметров от 152 до 200 мм установлен один шаг 1,5 мм, в интервале диаметров от 202 до 250 мм — шаг 2 мм. В этих интервалах стандартизованы значения диаметров, мм: ряд 1 — от 155 до 250 мм через 5 мм; ряд 2 — 152, 158, 162, 168 и так далее до 248 мм.

Таблица 6.2

Диаметры и шаги метрической цилиндрической резьбы дня приборостроения (рис. 6.1) в диапазоне диаметров от 3,5 до 250 мм [47], мм

Продолжение

Окончание

Примечание. РезьбыМ50,5х0,5, М51,5хО,5, М52,5х0,5, М53,5х0,5иМ54,5х0,5 допускается применять лишь для изготовления объективов.

Метрическая резьба для деталей из пластмасс ([37], см. рис. 6.2). На выступах наружной и внутренней резьбы допускается закругление кромок радиусом R_x. Максимальные значения R_x max = 0,054/*при Р< 0,5 мм и max ⁼ 0,054/* + 0,02 мм при Р> 0,5 мм установлены стандартом.

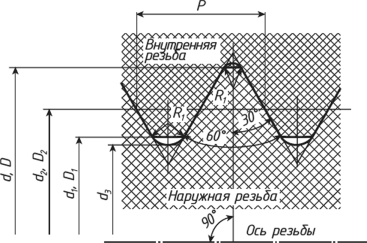

Рис. 6.2. Профиль метрической цилиндрической резьбы для деталей из пластмасс

Диаметры и шаги приняты по [27] с ограничениями. Нельзя применять шаги: для диаметров менее 4 мм — мелкие; для диаметров более 16 мм — шаг 0,5 мм, более 18 мм — шаг 0,75 мм, более 36 мм — шаг 1 мм.

Для диаметров от 3 до 8 мм можно применять особо крупные шаги (табл. 6.3).

Таблица 6.3

Диаметры и шаги метрической цилиндрической резьбы для деталей из пластмасс с особо крупным шагом по [37] (рис. 6.2), мм

Примечание. В обоснованных случаях допускается применение резьбы с особо крупным шагом для металлических деталей, соединенных с деталями из пластмассы.
