Нанесение предельных отклонений размеров

Предельные отклонения размеров, согласно [1], указывают непосредственно после номинальных размеров (указание предельных отклонений для размеров низкой точности см. ниже).

Для линейных размеров предельные отклонения указывают на чертежах согласно [9; 10]:

• • обозначениями полей допусков, например 20//7 (рис. 4.49, а);
• • числовыми значениями, например 20^+0>018, 1 2Iq’o59 (Р^ис- 4-49, б);
• • условными обозначениями полей допусков с указанием справа в скобках их числовых значений, например 20//7 ⁽⁺⁰’⁰¹⁸⁾, 12е8 Co$59) (рис. 4.49, в).

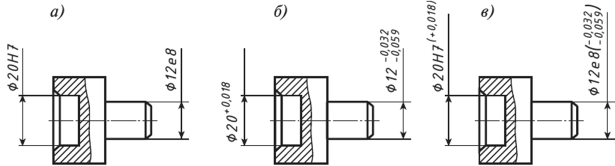

Рис. 4.49. Нанесение предельных отклонений линейных размеров

Если номинальные размеры указаны буквенными обозначениями, то поля допусков указывают после тире, например Д — Н1. Числовые значения предельных отклонений можно указывать в таблице на свободном поле чертежа (слева — размер с обозначением поля допуска, справа — предельные отклонения в мм).

При записи предельных отклонений числовыми значениями верхние отклонения помешают над нижними, равные нулю не указывают,

uonnmjon /СЛ-ОДОО /СП⁺0>019 /СП

Например б'-1_0₎032’ 69-0Д74’ ^ -0Д9‘

Поля допусков отверстий и валов.

Поля допусков отверстий (охватывающих размеров) обозначают прописными, а валов (охватываемых размеров) — строчными буквами латинского алфавита. Цифры номера квалитета пишут в одну строку с буквой, обозначающей поле допуска, высотой, равной высоте прописных букв.

Высота цифр, указывающих несимметричные предельные отклонения, на размер меньше высоты шрифта номинального размера. При симметричном расположении поля допуска абсолютную величину отклонений указывают один раз со знаком ±. При этом высоту цифр, указывающих отклонения, и высоту цифр номинального размера принимают равными, например 60 ± 0,23 (рис. 4.51). Десятичные дроби, выражающие числовые значения предельных отклонений, записывают до последней значащей цифры включительно, выравнивая число знаков в верхнем и нижнем отклонениях добавлением нулей,

1 _А+0,15 л с-0,080

например Ю_₀;₃₀ , 35_₀;₁₄₂.

Если разные участки детали имеют один номинальный размер, но разные предельные отклонения, указывают размеры с соответствующими предельными отклонениями на каждом участке отдельно (рис. 4.50, а, б), а также проводят границу между этими участками сплошной тонкой линией.

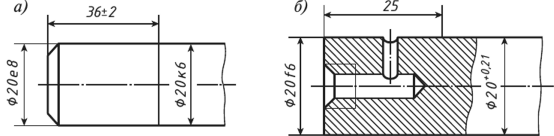

Рис. 4.50. Указание размеров участков с разными предельными отклонениями при одном номинальном размере

Обязательно указывают числовые значения предельных отклонений при указанном условном обозначении поля допуска в следующих случаях:

• а) номинальные размеры не включены в нормальные линейные размеры по [1 в главе 5], а предельные отклонения — стандартные, например 40,5//7 (⁺⁰>⁰²⁵);
• б) условные обозначения назначенных предельных отклонений не включены в [10], например для пластмассовой детали с допускаемыми отклонениями по [11] (рис. 4.51, п);
• в) размеры уступов ограничивают предельными отклонениями с несимметричным полем допуска (рис. 4.51, б, в).

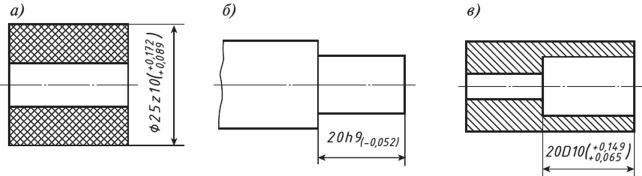

Рис. 4.51. Нанесение предельных отклонений числовыми значениями: а — размеров деталей из пластмассы; б, в — размеров уступов

Предельные отклонения угловых размеров указывают только их числовыми значениями (рис. 4.52).

Рис. 4.52. Предельные отклонения угловых размеров

Предельные отклонения соединения деталей указывают в виде дроби (рис. 4.53, а — в), в числителе — охватывающей детали, в знаменателе — охватываемой детали, по правилам нанесения их на чертежах деталей. Допускается указывать предельные отклонения только одной из сопрягаемых деталей (рис. 4.53, г), при этом необходимо пояснить, к какой детали эти отклонения относятся.

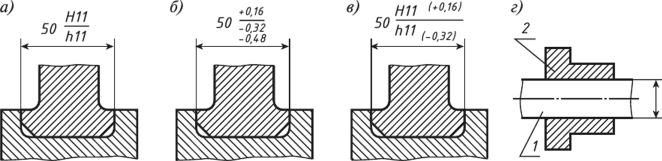

Рис. 4.53. Нанесение предельных отклонений деталей в соединении

Значения размера одинаковых элементов деталей могут быть дополнительно ограничены в пределах части поля допуска записью в технических требованиях (рис. 4.54, а). Аналогично ограничивают накопленную погрешность расстояния между повторяющимися элементами (рис. 4.54, б).

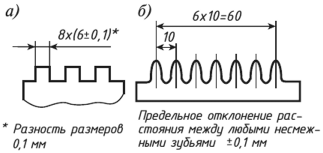

Рис. 4.54. Ограничение отклонений размера элемента (а) и накопленной погрешности (б)

При указании только одного предельного размера после размерного числа указывают соответственно max или min (рис. 4.55).

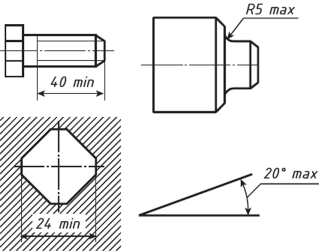

Рис. 4.55. Одностороннее ограничение предельного размера

Предельные размеры можно указывать на сборочных чертежах для зазоров, натягов, мертвых ходов и т.п., например Осевое смещение кулачка выдержать в пределах 0,8—1,4 мм.

Предельные отклонения расположения осей отверстий указывают двумя способами: позиционными допусками осей отверстий в соответствии с требованиями [2] или предельными отклонениями размеров, координирующих оси (рис. 4.56), с нанесением для зависимых допусков знака (М).

Рис. 4.56. Указание размеров, координирующих оси, с предельными отклонениями (а), с техническими требованиями (б), с допусками расположения и техническими требованиями (в)
