Разрезы

В зависимости от положения секущей плоскости относительно плоскости проекций разрезы называют горизонтальными, вертикальными, наклонными.

Горизонтальный разрез имеет секущую плоскость (или плоскости), параллельную горизонтальной плоскости проекций (например, разрез А— А на рис. 3.12; разрез Б — Б на рис. 3.13).

Вертикальный разрез имеет секущую плоскость (или плоскости), перпендикулярную горизонтальной плоскости проекций (например, разрез на главном изображении на рис. 3.12; разрезы А — А, В — В, Г— Г на рис. 3.13; разрез Б — Б на рис. 3.6).

Наклонный разрез имеет секущую плоскость, не параллельную и не перпендикулярную горизонтальной плоскости проекций (например, разрез В — В на рис. 3.6).

Вертикальный разрез называют фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций (например, разрез на рис. 3.4; разрез Б — Б на рис. 3.6), ипрофильным, если секущая плоскость параллельна профильной плоскости проекций (например, разрез Б — Б на рис. 3.12).

В зависимости от числа секущих плоскостей разрезы разделяют на простые — при одной секущей плоскости (например, см. рис. 3.4) и сложные — при нескольких секущих плоскостях.

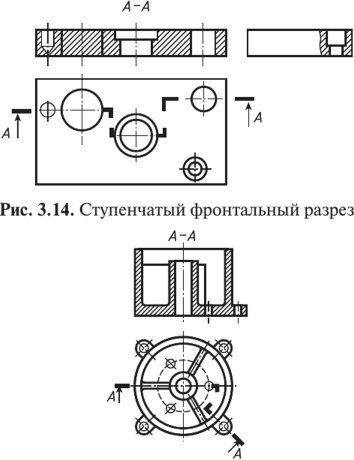

Сложные разрезы называют ступенчатыми, если секущие плоскости параллельны (например, ступенчатый горизонтальный разрез Б — Б на рис. 3.13; ступенчатый фронтальный разрез А — А на рис. 3.14), и ломаными, если секущие плоскости пересекаются (например, разрезы А — А на рис. 3.6, 3.13). Примеры сложных разрезов приведены на рис. 3.15, 3.16.

Разрезы называют продольными, если секущие плоскости направлены вдоль длины или высоты предмета, и поперечными, если секущие плоскости направлены перпендикулярно длине или высоте предмета (например, разрезы A — Aw Б — 5 на рис. 3.17).

Обозначение разрезов. Положение секущей плоскости обозначают на чертеже разомкнутой линией. При сложном разрезе штрихи разомкнутой линии проводят также у мест пересечения секущих плоскостей между собой. На начальном и конечном штрихах ставят стрелки, указывающие направление взгляда (см. рис. 3.6—3.8, 3.12, 3.13, 3.15, 3.17). Стрелки проводят на расстоянии 2..3 мм от конца штриха. Начальный и конечный штрихи не должны пересекать контур соответствующего изображения.

У начала и конца линии сечения, при необходимости и у мест пересечения секущих плоскостей, ставят одну и ту же прописную букву русского алфавита. Буквы наносят около стрелок, указывающих направление взгляда, в местах пересечения со стороны внешнего угла. Повернутый разрез обозначают знаком О (Г— Г на рис. 3.13).

Разрез отмечают надписью по типу А — А (всегда двумя буквами через тире).

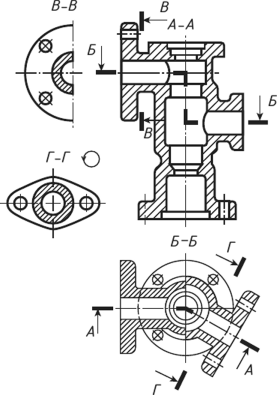

Рис. 3.13. Чертеж детали со сложными разрезами и их обозначения

Рис. 3.15. Сложный разрез

Когда секущая плоскость совпадает с плоскостью симметрии предмета в целом, а соответствующие изображения расположены на одном и том же листе в непосредственной проекционной связи и не разделены какими-либо другими изображениями, для горизонтальных, фронтальных и профильных разрезов положение секущей плоскости не обозначают и разрез надписью не сопровождают (например, разрез в качестве главного изображения на рис. 3.12).

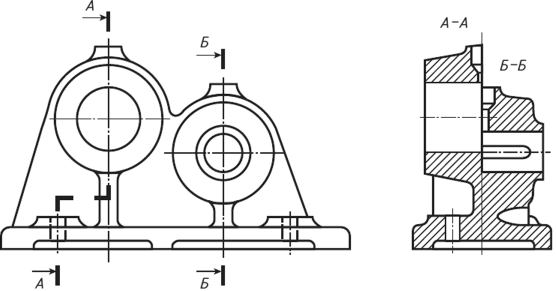

Рис. 3.16. Сложный разрез

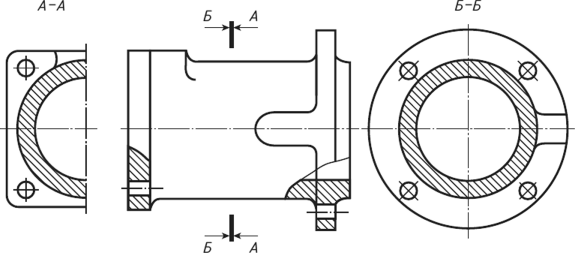

Рис. 3.17. Поперечные разрезы

Расположение разрезов. Горизонтальные, фронтальные и профильные разрезы могут быть расположены на месте соответствующих основных видов.

При ломаных разрезах наклонные секущие плоскости условно поворачивают до совмещения в одну плоскость, при этом направление поворота может не совпадать с направлением взгляда (рис. 3.18). При повороте секущей плоскости элементы предмета, расположенные за ней, вычерчивают так, как они проецируются на плоскость, с которой производится совмещение (рис. 3.19).

Местный разрез. Разрез, служащий для выяснения устройства предмета лишь в отдельном, ограниченном месте, называют местным. Местный разрез выделяют на виде сплошной волнистой линией (рис. 3.20) или сплошной тонкой линией с изломом. Она не должна совпадать с какими-либо другими линиями изображения.

Рис. 3.19. Ломаный разрез

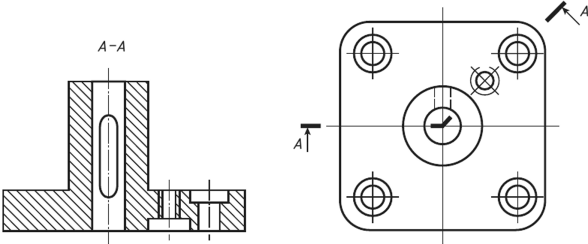

Рис. 3.18. Ломаный разрез

Рис. 3.20. Местные разрезы

Рис. 3.21. Соединение части вида и части разреза при наличии симметрии детали

Рис. 3.22. Соединение части вида и части разреза при отсутствии симметрии детали

Рис. 3.23. Соединение части вида и части разреза при симметрии и совпадении проекции оси и ребра

Соединение части вида и части разреза. Часть вида и часть соответствующего разреза допускается соединять, разделяя их сплошной волнистой линией (рис. 3.21—3.23) или сплошной тонкой линией с изломом. Если при этом соединяют половину вида и половину разреза, каждый из которых является симметричной фигурой, то разделяющей линией служит ось симметрии (например, вид сверху и горизонтальный разрез А — А, вид слева и профильный разрез Б — Б на рис. 3.12).
