Виды

Названия видов на чертежах не надписывают, если они расположены в установленной проекционной связи (см. рис. 3.2). Если виды сверху, слева, справа, снизу, сзади не находятся в непосредственной проекционной связи с главным изображением, то направление проецирования должно быть указано стрелкой около соответствующего изображения. Над стрелкой и над полученным изображением (видом) указывают одну и ту же прописную букву (Дна рис. 3.6). Так же оформляют чертежи, если перечисленные виды отделены от главного изображения другими изображениями или расположены не на одном листе с ним.

Когда отсутствует изображение, на котором может быть показано направление взгляда, название вида надписывают.

Рис. 3.6. Изображения — виды, разрезы, сечения

Дополнительный вид. Если какую-нибудь часть предмета невозможно показать на основных видах без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях, не параллельных основным плоскостям проекций (рис. 3.7—3.9). Дополнительный вид на чертеже отмечают прописной буквой, а у связанного с дополнительным видом изображения предмета ставят стрелку, указывающую направление взгляда с соответствующим буквенным обозначением (Б на рис. 3.7, 3.8). Если дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и надпись над видом не наносят (см. рис. 3.9).

Рис. 3.7. Изображения — главный вид с местными разрезами, горизонтальный разрез и дополнительный вид

Рис. 3.8. Вариант расположения дополнительного вида — Б

Рис. 3.9. Главное изображение и дополнительный вид

Расположение дополнительного вида, показанное на рис. 3.7 и 3.9, предпочтительнее.

Дополнительный вид допускается повертывать, но с сохранением, как правило, положения, принятого для данного предмета на главном изображении, при этом обозначение вида дополняют графическим обозначением О. При необходимости указывают угол поворота.

Местный вид. Изображение отдельного, ограниченного места поверхности предмета называют местным видом (Г на рис. 3.6; Д на рис. 3.12). Местный вид может быть ограничен линией обрыва, по возможности в наименьшем размере (Дна рис. 3.12), или не ограничен (Гна рис. 3.12). Местный вид отмечают на чертеже подобно дополнительному виду.

Развернутый вид. Для изображения поверхностей некоторых предметов сложной формы применяют развернутый вид (рис. 3.10), обозначаемый знаком О». Развернутый вид, или развертку, используют для изображения деталей, изготовляемых гибкой (см. рис. 2.12, 2.13).

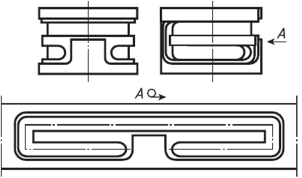

Рис. ЗЛО. Чертеж корпуса с развернутым видом А

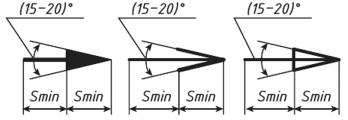

Рис. 3.11. Изображение стрелки, указывающей направление взгляда

Рис. 3.12. Виды и простые разрезы, их обозначения на чертеже

Соотношение размеров стрелок, указывающих направление взгляда, приведено на рис. 3.11.
