Болты
Болты общего назначения с шестигранной головкой применяют для соединения деталей со сквозными отверстиями. Их конструкция и основные размеры установлены в следующих стандартах:
- • с нормальной головкой для d= 6...48 мм класса точности В — в [22], для d = 10...48 мм класса точности С — в [44], для d = 1,6...48 мм повышенной точности — в [23];
- • с уменьшенной головкой для d — 8...48 мм класса точности В — в [21], класса точности А — в [24], для d = 20...48 мм класса точности С — в [46];
- • с уменьшенной головкой и направляющим подголовком для d —
= 6...48 мм класса точности В — в [20], класса точности А — в [25], для d = 20...48 мм класса точности С — в [45].
Таблица 6.8
Длина болтов М6...М48 с шестигранной головкой классов точности А и В по [22, 23] (рис. 6.13), мм
|
/ |
Мб |
M8 |
M10 |
M12 |
M16 |
M18 |
||||||
|
h |
b |
h |
b |
h |
b |
h |
b |
h |
b |
h |
b |
|
|
8 |
— |
* |
— |
* |
— |
— |
— |
— |
— |
— |
— |
— |
|
10 |
— |
* |
— |
* |
— |
* |
— |
— |
— |
— |
— |
— |
|
12 |
— |
* |
— |
* |
— |
* |
— |
— |
— |
— |
— |
— |
|
14 |
10 |
* |
— |
* |
— |
* |
— |
* |
— |
— |
— |
— |
|
16 |
12 |
* |
12 |
* |
— |
* |
— |
* |
— |
— |
— |
— |
|
20 |
16 |
* |
16 |
* |
16 |
* |
15 |
* |
— |
* |
— |
* |
|
25 |
21 |
18 |
21 |
* |
21 |
* |
20 |
* |
19 |
* |
— |
* |
|
30 |
26 |
18 |
26 |
22 |
26 |
* |
25 |
* |
24 |
* |
24 |
* |
|
35 |
31 |
18 |
31 |
22 |
31 |
26 |
30 |
* |
29 |
* |
29 |
* |
|
40 |
36 |
18 |
36 |
22 |
36 |
26 |
35 |
30 |
34 |
* |
34 |
* |
|
45 |
41 |
18 |
41 |
22 |
41 |
26 |
40 |
30 |
39 |
38 |
39 |
* |
Окончание
|
/ |
Мб |
М8 |
M10 |
M12 |
M16 |
M18 |
||||||
|
h |
b |
h |
b |
h |
b |
h |
b |
h |
b |
h |
b |
|
|
50 |
46 |
18 |
46 |
22 |
46 |
26 |
45 |
30 |
44 |
38 |
44 |
42 |
|
55 |
51 |
18 |
51 |
22 |
51 |
26 |
50 |
30 |
49 |
38 |
49 |
42 |
|
60 |
56 |
18 |
56 |
22 |
56 |
26 |
55 |
30 |
54 |
38 |
54 |
42 |
|
65 |
61 |
18 |
61 |
22 |
61 |
26 |
60 |
30 |
59 |
38 |
58 |
42 |
|
70 |
66 |
18 |
66 |
22 |
66 |
26 |
65 |
30 |
64 |
38 |
64 |
42 |
|
75 |
71 |
18 |
71 |
22 |
71 |
26 |
70 |
30 |
69 |
38 |
69 |
42 |
|
80 |
76 |
18 |
76 |
22 |
76 |
26 |
75 |
30 |
74 |
38 |
84 |
42 |
|
90 |
86 |
18 |
86 |
22 |
86 |
26 |
85 |
30 |
84 |
38 |
84 |
42 |
|
100 |
— |
— |
96 |
22 |
96 |
26 |
95 |
30 |
94 |
38 |
94 |
42 |
|
110 |
— |
— |
— |
— |
106 |
26 |
105 |
30 |
104 |
38 |
104 |
42 |
|
/ |
M20 |
M24 |
M30 |
M36 |
M42 |
M48 |
||||||
|
h |
b |
h |
b |
h |
b |
h |
b |
h |
b |
h |
b |
|
|
25 |
— |
* |
||||||||||
|
30 |
24 |
* |
||||||||||
|
35 |
29 |
* |
28 |
* |
||||||||
|
40 |
34 |
* |
33 |
* |
||||||||
|
45 |
39 |
* |
38 |
* |
36 |
* |
— |
— |
— |
— |
— |
— |
|
50 |
44 |
* |
43 |
* |
41 |
* |
40 |
* |
— |
— |
— |
— |
|
55 |
49 |
46 |
48 |
* |
46 |
* |
45 |
* |
— |
* |
— |
— |
|
60 |
54 |
46 |
53 |
* |
51 |
* |
50 |
* |
48 |
* |
— |
— |
|
65 |
59 |
46 |
58 |
54 |
56 |
* |
55 |
* |
53 |
* |
— |
* |
|
70 |
64 |
46 |
63 |
54 |
61 |
* |
60 |
* |
58 |
* |
58 |
* |
|
75 |
69 |
46 |
68 |
54 |
66 |
66 |
65 |
* |
63 |
* |
63 |
* |
|
80 |
74 |
46 |
73 |
54 |
71 |
66 |
70 |
* |
68 |
* |
68 |
* |
|
90 |
84 |
46 |
83 |
54 |
81 |
66 |
80 |
78 |
78 |
* |
78 |
* |
|
100 |
94 |
46 |
93 |
54 |
91 |
66 |
99 |
78 |
88 |
* |
88 |
* |
|
110 |
104 |
46 |
103 |
54 |
101 |
66 |
100 |
78 |
98 |
90 |
98 |
* |
|
120 |
114 |
46 |
113 |
54 |
111 |
66 |
110 |
78 |
108 |
90 |
108 |
102 |
Примечания: 1. Болты с размерами, расположенными выше ломаной линии, допускается выполнять с резьбой на всей длине стержня (/ = b).
2. Знаком «*» отмечены болты с резьбой на всей длине стержня.

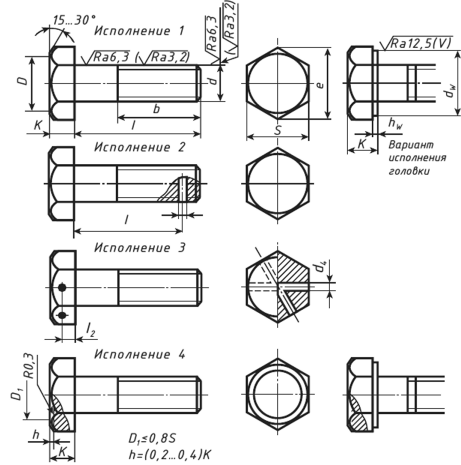

Рис. 6.13. Болты общего назначения различного исполнения (в скобках — шероховатость поверхности болтов класса точности А)
Таблица 6.9
Основные размеры болтов с шестигранной головкой классов точности А и В по [22, 23] (рис. 6.13), мм
|
d |
dw, не менее |
йг |
d4 |
l-h (min) |
h |
e |
К |
||
|
класс В |
класс А |
класс В |
класс А |
||||||
|
1,6 |
— |
2,3 |
— |
— |
— |
— |
— |
3,4 |
U |
|
2 |
— |
3,1 |
— |
— |
— |
— |
— |
4,3 |
1,4 |
|
2,5 |
— |
4,1 |
— |
— |
— |
— |
— |
5,5 |
1,7 |
|
3 |
— |
4,6 |
— |
— |
— |
— |
— |
6,0 |
2,0 |
|
4 |
— |
5,9 |
— |
— |
— |
— |
— |
7,7 |
2,8 |
|
5 |
— |
6,9 |
— |
— |
— |
— |
— |
8,8 |
3,5 |
|
6 |
8,7 |
8,9 |
1,6 |
2 |
2,5 |
2 |
10,9 |
П,1 |
4,0 |
|
8 |
11,5 |
11,6 |
2 |
2,5 |
4 |
2,8 |
14,2 |
14,4 |
5,3 |
|
10 |
15,5 |
15,6 |
2,5 |
3,2 |
4 |
3,5 |
18,7 |
18,9 |
6,4 |
|
12 |
17,2 |
17,4 |
3,2 |
3,2 |
5 |
4 |
20,9 |
21,1 |
7,5 |
|
16 |
22,0 |
22,5 |
4 |
4 |
6 |
5 |
26,2 |
26,8 |
10,0 |
|
20 |
27,7 |
28,5 |
4 |
4 |
6 |
6,5 |
33,0 |
33,5 |
12,5 |
Окончание
|
d |
dw, не менее |
йг |
d4 |
/-/, (min) |
h |
е |
К |
||
|
класс В |
класс А |
класс В |
класс А |
||||||
|
24 |
33,2 |
33,6 |
5 |
4 |
8 |
7,5 |
39,6 |
40,0 |
15,0 |
|
30 |
42,7 |
42,7 |
6,3 |
4 |
10 |
9,5 |
50,9 |
51,9 |
18,7 |
|
36 |
51,1 |
51,1 |
6,3 |
5 |
19 |
11,5 |
60,8 |
61,3 |
22,5 |
|
42 |
59,9 |
61,0 |
8 |
5 |
12 |
13,0 |
71,3 |
72,6 |
26,0 |
|
48 |
69,4 |
70,5 |
8 |
5 |
12 |
15,0 |
82,6 |
83,9 |
30,0 |
Примечания: 1. Наряду с крупными применяют мелкие шаги: М8х1; М10х1,25; М12х1,25; М1бх1,5; М20х1,5; М24х2; М30х2; МЗбхЗ; М42хЗ и М48хЗ.
2. Размер S под ключ, за исключением S = 17 для М10 и ,549 для М12, — табл. 6.22; радиус под головкой — табл. 6.18.
Исполнения болтов с нормальной шестигранной головкой по [22, 25J классов точности В и А приведены на рис. 6.13, основные размеры — в табл. 6.8, 6.9. Значения размеров, не рекомендуемые к применению, в таблицах не указаны.
Рым-болты используют для подъема, опускания или удержания на весу изделий при монтажных и такелажных работах. Размеры рым- болтов и гнезд под них приведены на рис. 6.14 и в табл. 6.10 [ 14J. В стандарте предусмотрен ряд болтов с резьбой от М8 до М100.

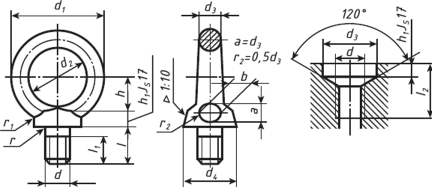

Рис. 6.14. Рым-болт и гнездо под него
Материал — сталь 20 или сталь 25, способ изготовления — штамповка. Поле допуска резьбы для рым-болта — 8g, для гнезда — 1Н.
Таблица 6.10
Размеры рым-болтов и гнезд под них (рис. 6.14), мм
|
d |
di |
^2 |
d3 |
^5 |
b |
И |
h |
h2 |
/ |
4 min |
r |
r |
|
8 |
36 |
20 |
8 |
13 |
10 |
12 |
6 |
5 |
18 |
12 |
4 |
2 |
|
10 |
45 |
20 |
10 |
15 |
12 |
16 |
8 |
6 |
21 |
15 |
4 |
2 |
Окончание
|
d |
dx |
di |
d3 |
ds |
b |
h |
hi |
h2 |
/ |
h min |
r |
r |
|
12 |
54 |
30 |
12 |
17 |
14 |
18 |
10 |
6 |
25 |
19 |
6 |
2 |
|
16 |
63 |
35 |
14 |
22 |
16 |
20 |
12 |
1 |
32 |
25 |
6 |
2 |
|
20 |
72 |
40 |
16 |
28 |
19 |
24 |
14 |
9 |
38 |
29 |
8 |
3 |
|
24 |
90 |
50 |
20 |
32 |
24 |
29 |
16 |
10 |
45 |
35 |
12 |
3 |
Примечание. Для резьбы М8...М24 d = d2‘, l2 = (/+ 1).
Пример условного обозначения рым-болтас резьбой М10 без покрытия:
Рым-болт М10ГОСТ....
Грузоподъемность (кг) на один рым-болт определяется тремя значениями: при направлении строп по вертикальной оси, под углом 45° к вертикальной оси рым-болта в плоскости кольца и с отклонением от плоскости кольца. Например, для М10 — 200, 125, 65 кг.
