Приложение. Обзорные спектры инфракрасного поглощения карбонатных пород и минералов

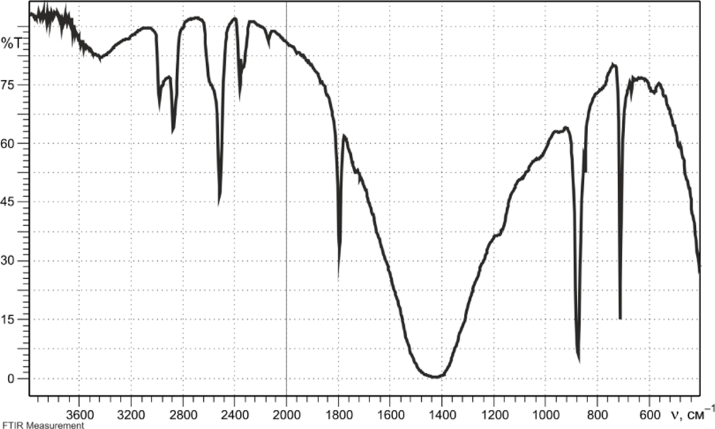

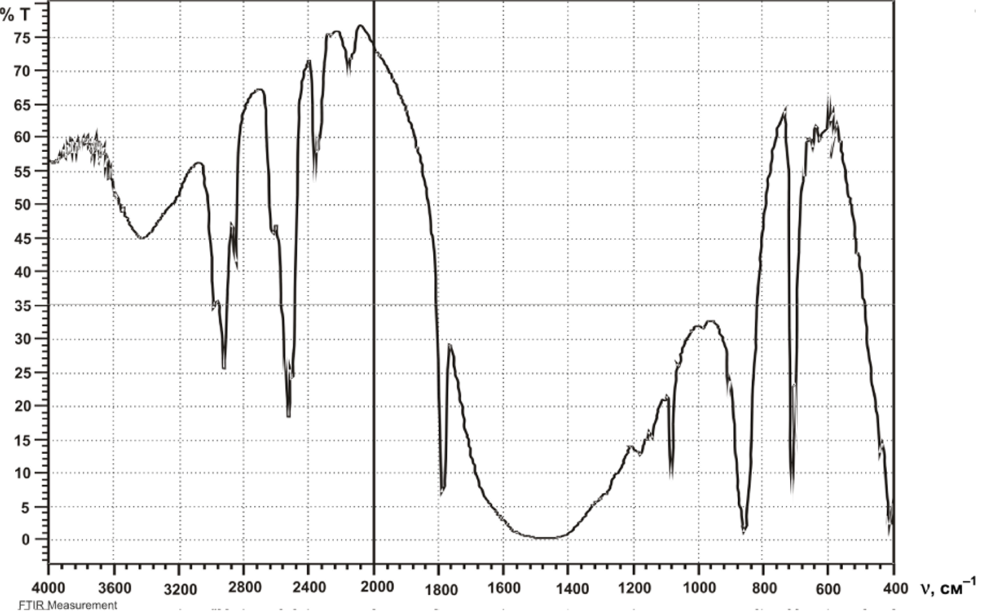

Рис. П.1. Обзорный спектр инфракрасного поглощения оптического кальцита (исландский шпат)

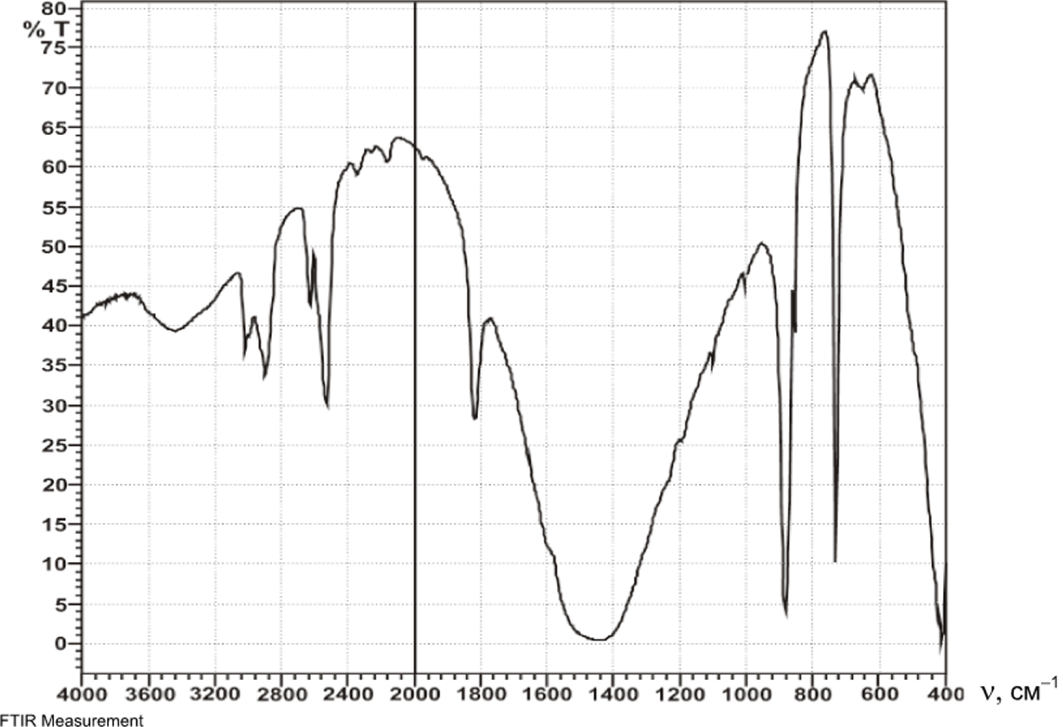

Рис. П.2. Обзорный спектр инфракрасного поглощения доломита

Рис. П.З. Обзорный спектр инфракрасного поглощения арагонита

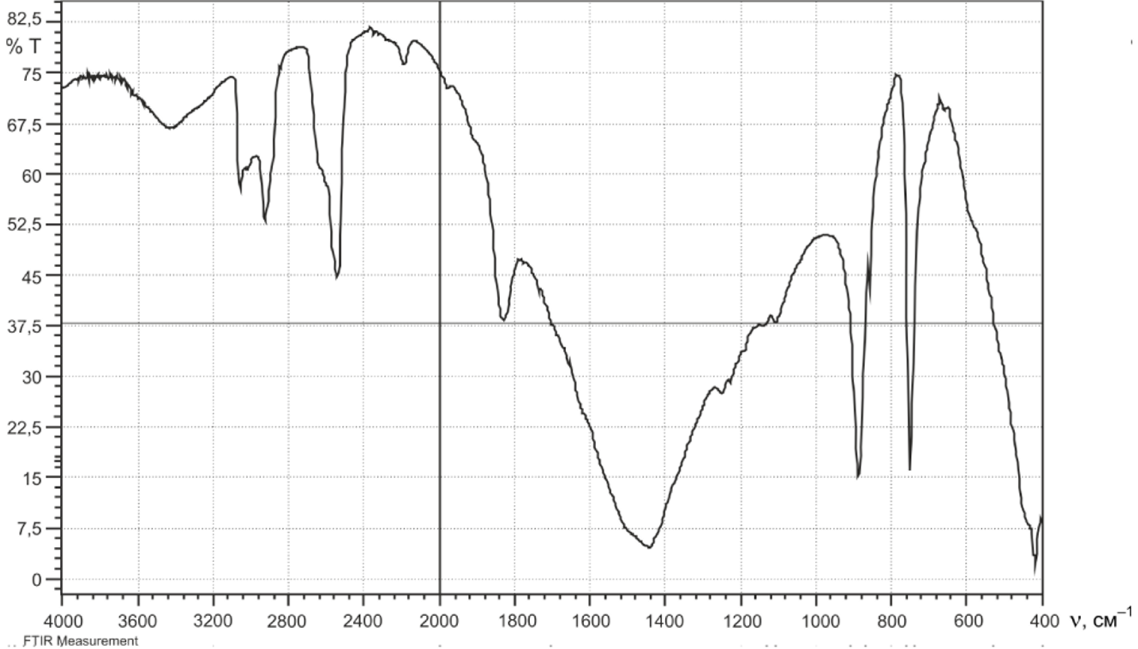

Рис. П.4. Обзорный спектр инфракрасного поглощения магнезита

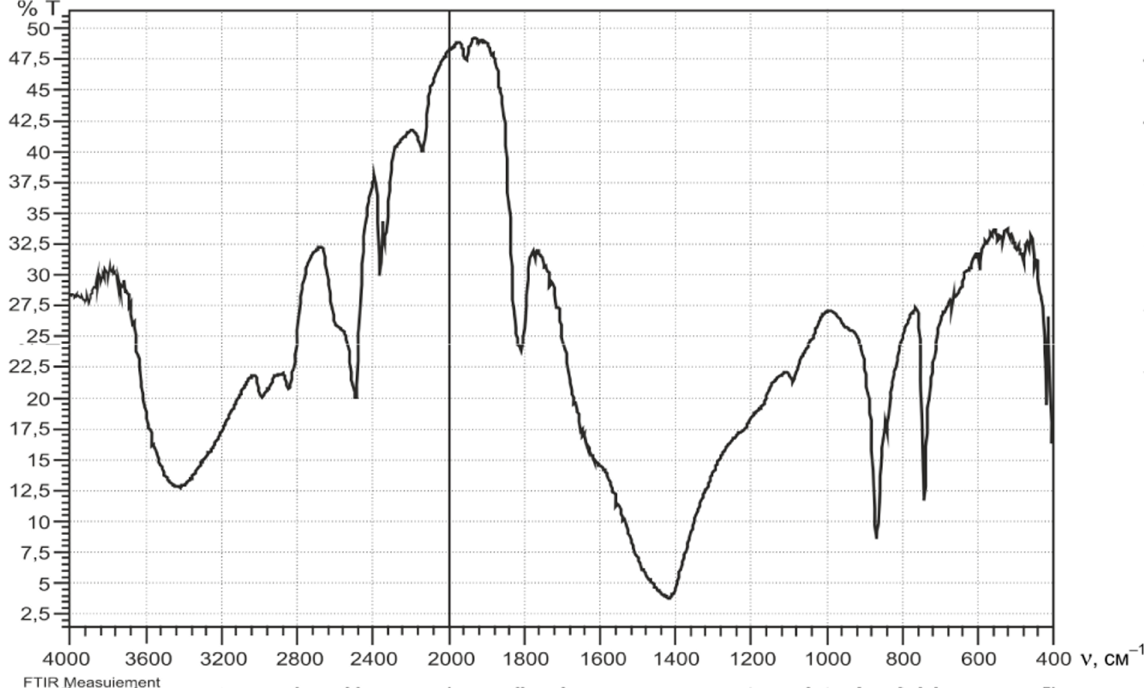

Рис. П.5. Обзорный спектр инфракрасного поглощения смитсонита

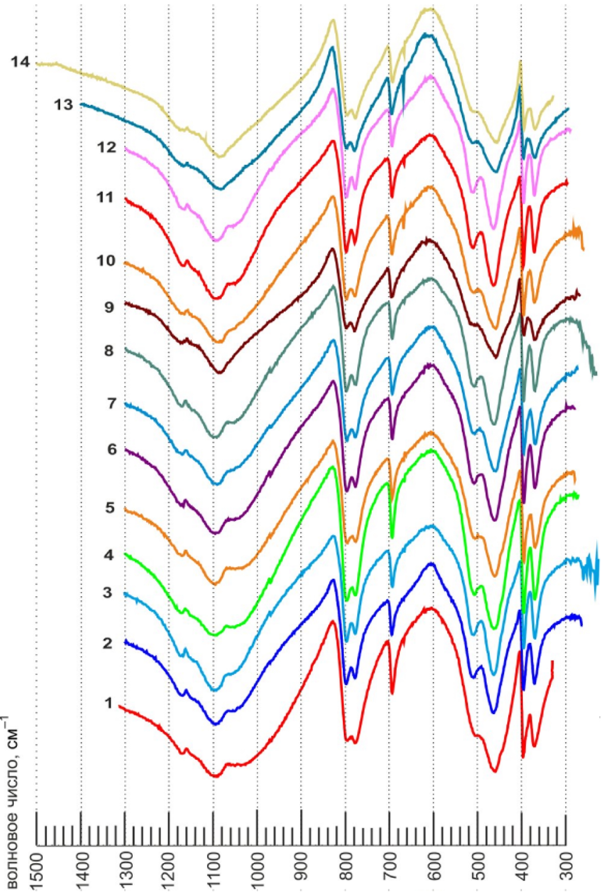

Рис. II. 6. Фрагменты спектров инфракрасного поглощения образцов кварцитов, отобранных из различных рудных тел месторождения «Сопка-248» Антоновской группы месторождений

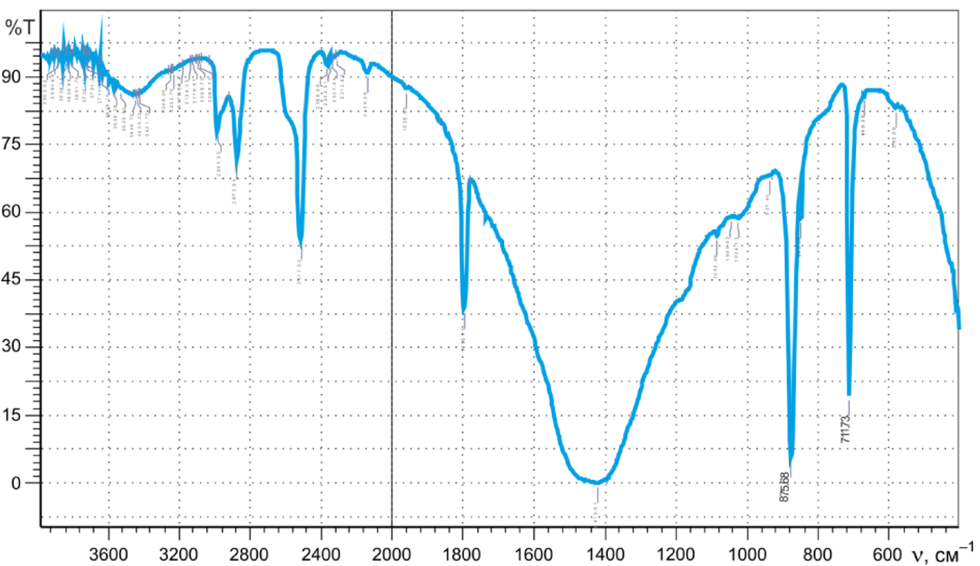

Рис. П. 7. Обзорный спектр инфракрасного поглощения розового кальцита (рудник Весёлый) с компьютерным

определением положения максимумов

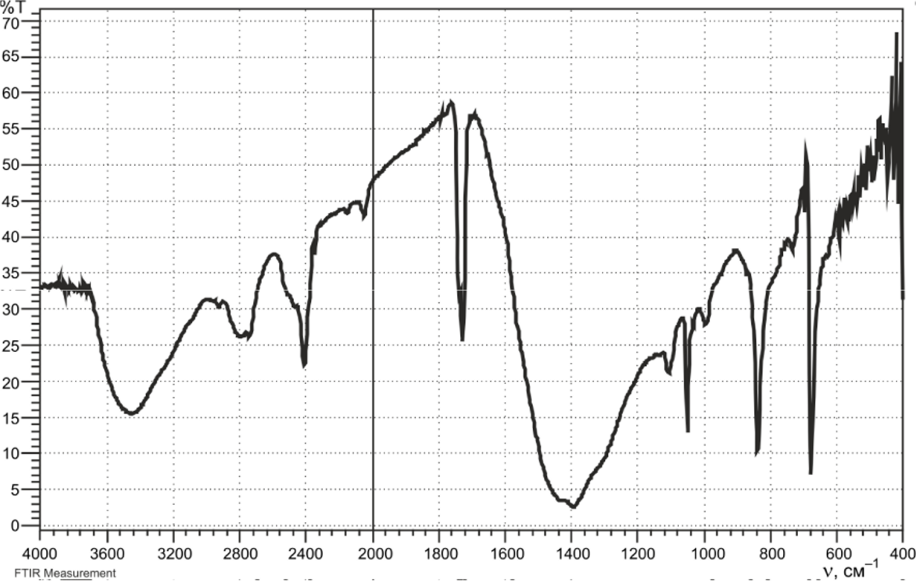

Рис. П.8. Обзорный спектр инфракрасного поглощения церуссита

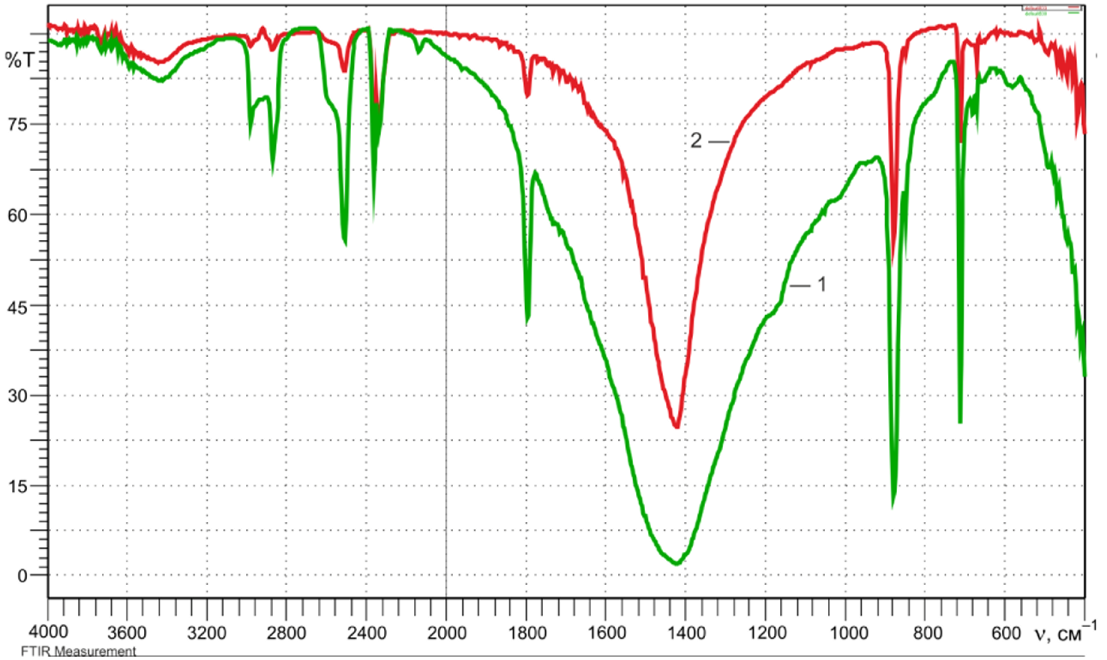

Рис. П. 9. Обзорные спектры инфракрасного поглощения:

I - прозрачного кальцита (рудник Коммунар): 2 - кальцита (рудник Весёлый)

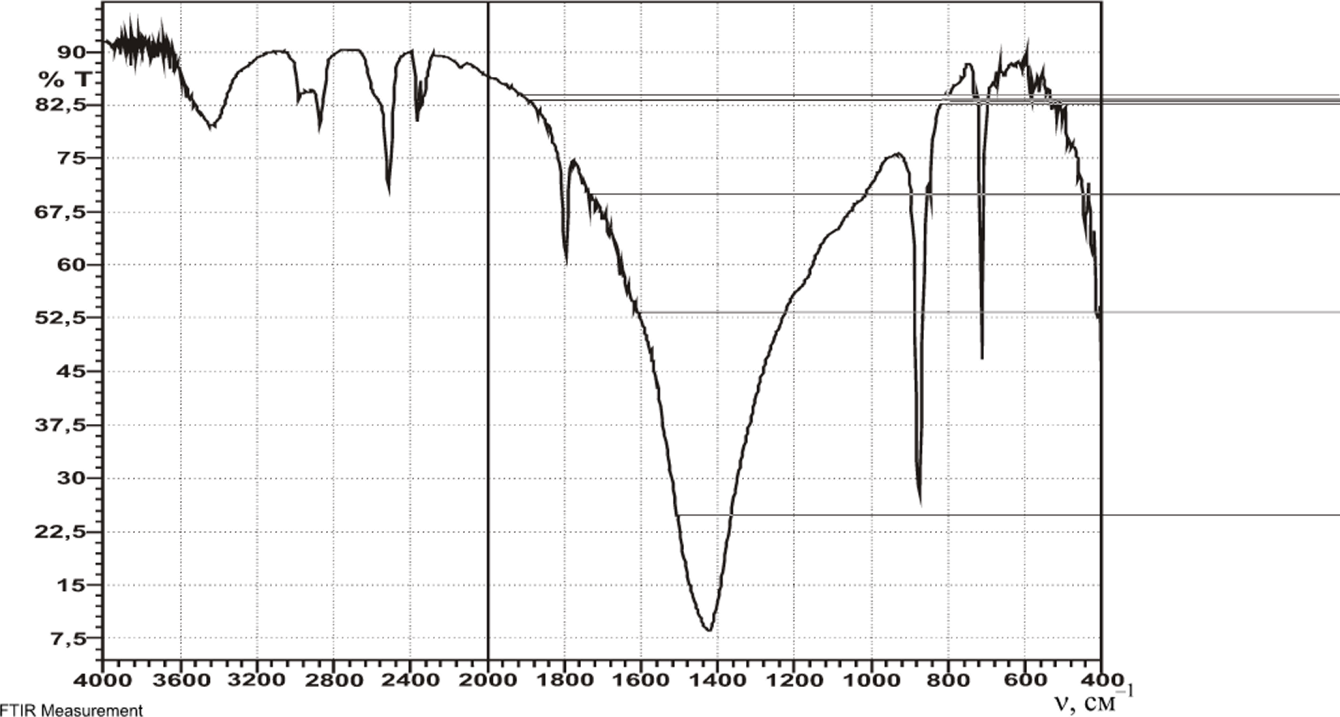

Рис. П.10. Обзорный спектр инфракрасного поглощения известняка (обр. 3361, Чкаловское месторождение)

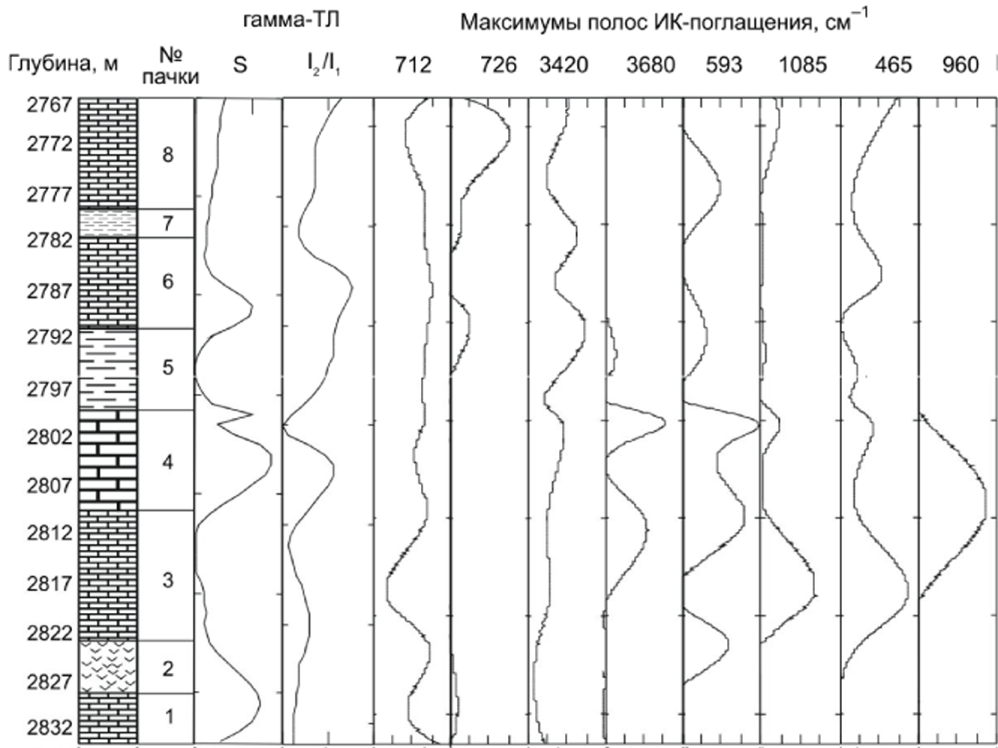

Рис. П. 11. Фрагмент разреза карбонатных толщ палеозойских отложений, вскрытых сква жиной № 2 на Северо- Останинском месторождении, построенный по результатам исследований вещественного состава, литологической характеристики и гамма-термолюминесцентных свойств (S - светосумма; /? /// - отношение интенсивностей

первого и второго пиков гамма-ТЛ)

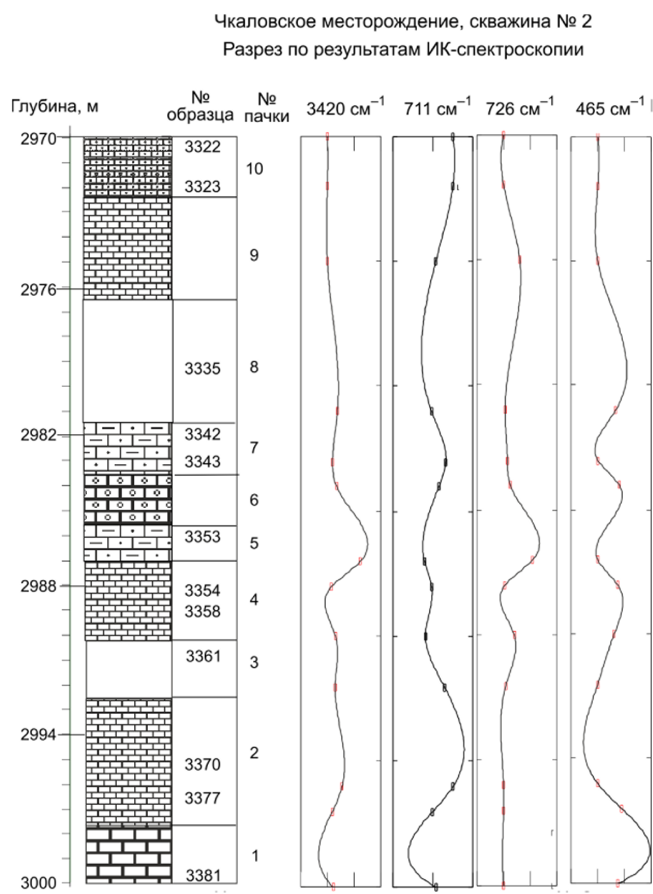

Рис. П. 12. Фрагмент разреза карбонатных толщ палеозойских отложений, вскрытых скважиной № 2 на Чкаловском месторождении, по данным ИК-спектроскопии

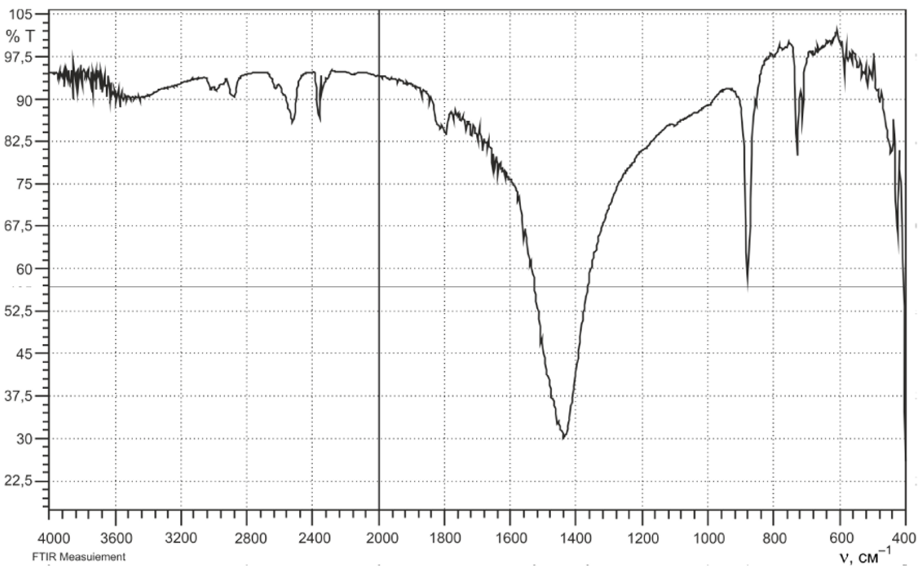

Рис. П.13. Обзорный спектр инфракрасного поглощения карбонатной породы (доломит и известняк)

(обр. 3353, Чкаловское месторождение)

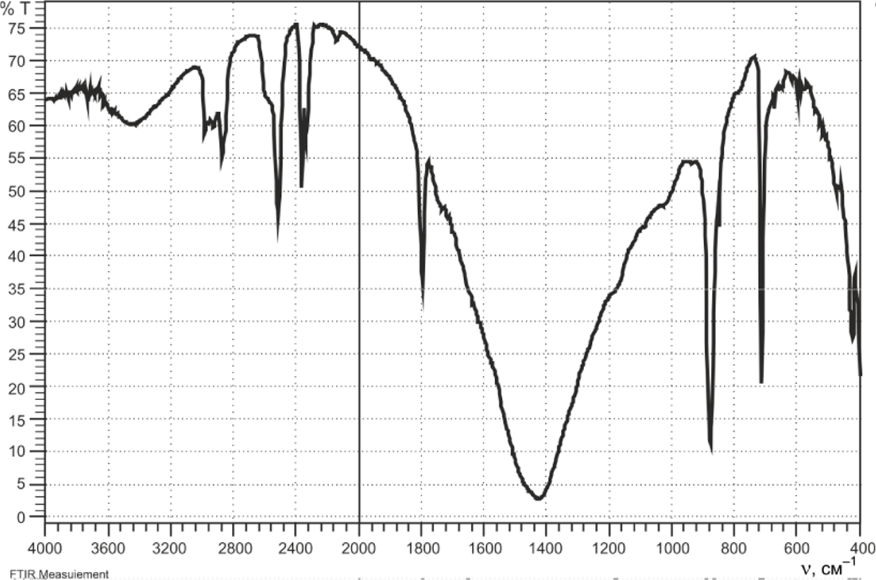

Рис. П. 14. Обзорный спектр инфракрасного поглощения кальцита из прожилков (обр. 3320, Чкаловское месторождение)

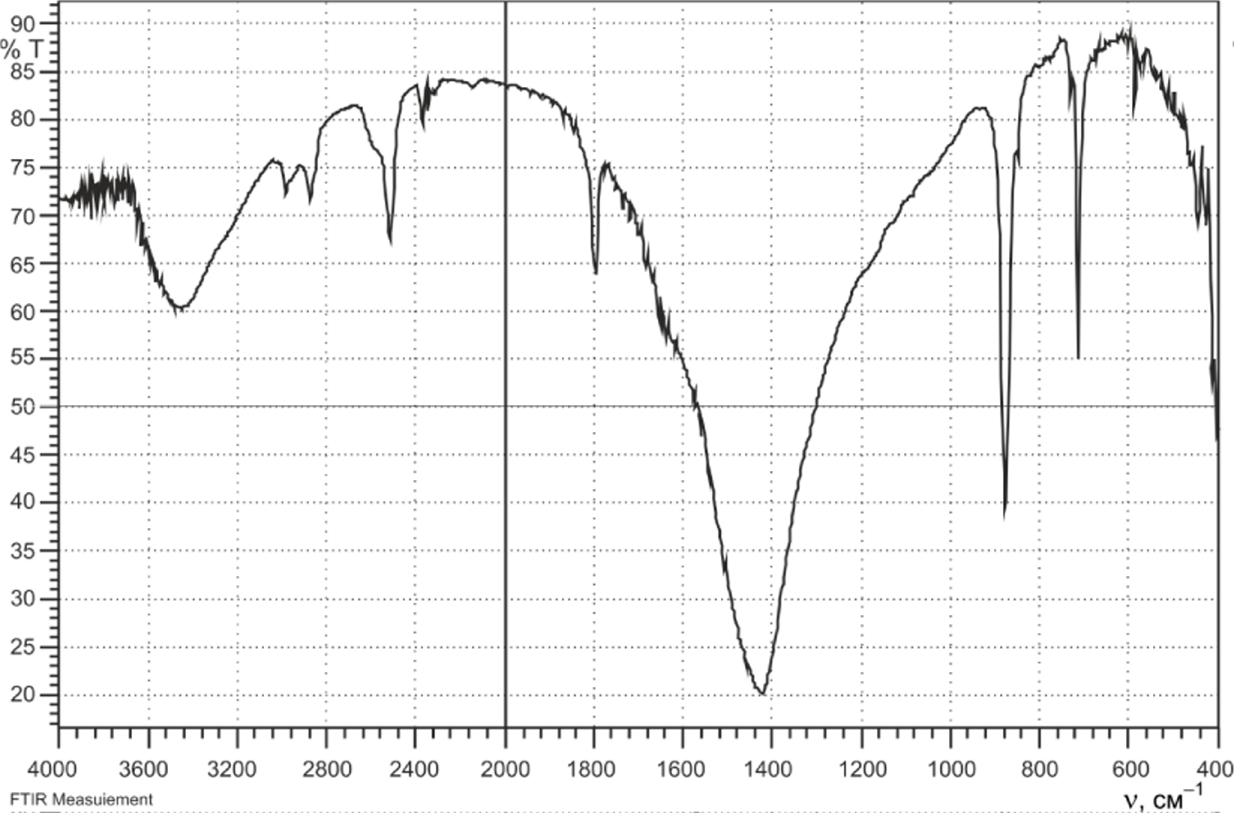

Рис. П. 15. Обзорный спектр инфракрасного поглощения доломитистого известняка

(обр. 3354. Чкаловское месторождение)

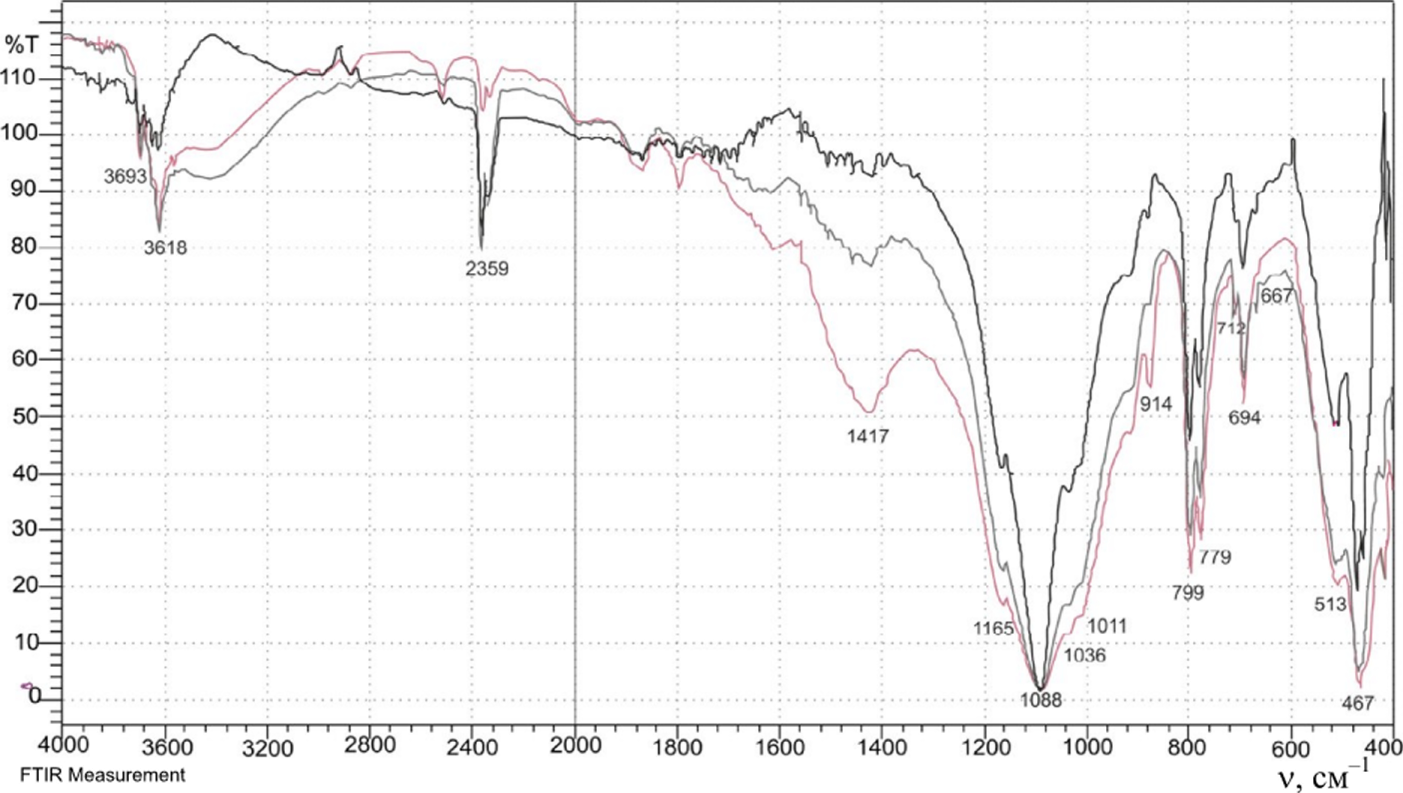

Рис. П. Iб. Обзорные спектры инфракрасного поглощения известняков из палеозойских отложений

(обр. 7, 8. 11, Калиновое месторождение)
