Боевое применение комплексов воздушной разведки с беспилотными летательными аппаратами

Классификация, состав и задачи, выполняемые комплексами воздушной разведки в интересах артиллерии

Подразделения, оснащенные комплексами воздушной разведки с беспилотными летательными аппаратами (КВРБЛА), предназначены для ведения воздушной разведки (доразведки) противника, местности и наблюдения за действиями своих войск.

Кроме того, в интересах формирований артиллерии КВРБЛА применяются для обслуживания стрельбы (пусков) по ненаблюдаемым с КНП объектам (целям) противника. Свои задачи подразделения КВРБЛА выполняют во взаимодействии с огневыми подразделениями и подразделениями артиллерийской разведки.

Основные задачи комплексов воздушной разведки с БЛА:

• вскрытие и изучение построения боевого порядка противника для определения замысла его вероятных действий, назначения районов особого внимания;
• ведение разведки средств комплексов оружия массового поражения и высокоточного оружия противника, его артиллерийских и минометных батарей (взводов), танков и пехоты в боевых, предбоевых и походных порядках, оборонительных сооружений, пунктов управления и других важных объектов с последующим обнаружением, распознаванием и определением координат в близком к реальному масштабе времени;
• доразведка объектов (целей) противника в заданных районах с целью подтверждение их наличия, состояния и уточнения текущего положения, координат, размеров и степени укрытости;
• наблюдение за действиями противника и своих войск;
• обслуживание стрельбы артиллерии;
• ведение разведки местности в расположении своих войск в целях выбора районов сосредоточения и огневых позиций артиллерийских подразделений, наличия и состояния маршрутов передвижения, контроль маскировки артиллерийских подразделений в районах их расположения;
• ведение радиационной разведки;
• определение метеорологических условий стрельбы, в том числе в районе цели.

На фото 27 представлен (КВРБЛА) Орлан-10 в момент подготовки к пуску.

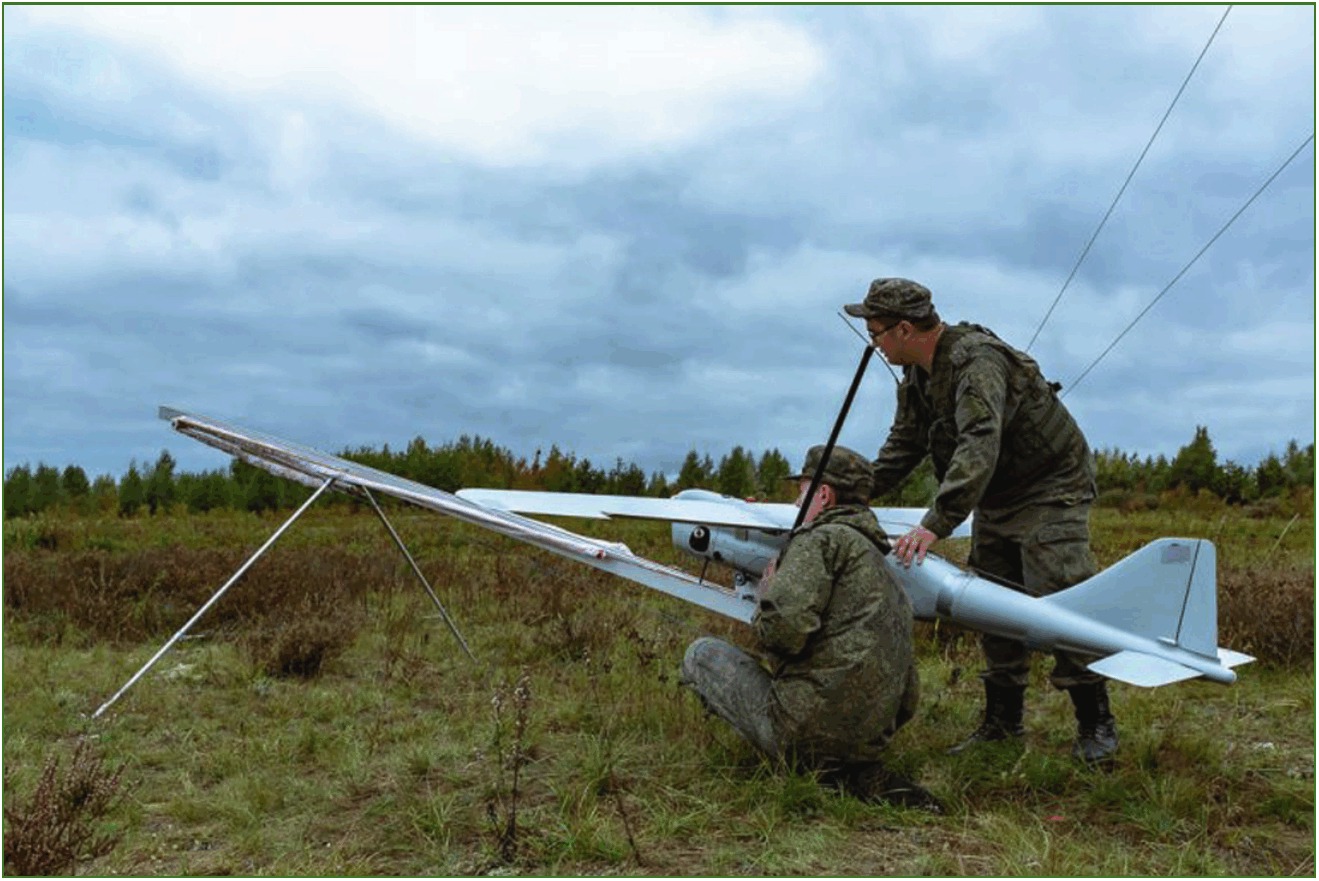

Фото 27. КВРБЛА Орлан-10 в момент подготовки к пуску

Комплексы с БЛА подразделяются:

по дальности применения:

• ближнего действия — с радиусом действия до 25 км;
• малой дальности — с радиусом действия до 100 км;
• средней дальности — с радиусом действия до 500 км;
• большой дальности — с радиусом действия свыше 500 км; по массе:
• средний класс — до 1200 кг;
• легкий класс — до 200 кг;
• малый класс — до 25 кг;

по типу БЛА:

• самолетного типа;
• вертолетного типа;

по скоростям полета БЛА:

• малоскоростные (скорость полета — до 500 км/ч);
• высокоскоростные (скорость полета — свыше 500 км/ч).

Анализ беспилотных летательных средств представлен в приложении 8.

Типовой состав комплекса воздушной разведки с БЛА включает следующие основные элементы:

• беспилотный летательный аппарат с установленной разведывательной аппаратурой или с комплектом сменяемых целевых нагрузок различных типов;
• средства наземного обеспечения пусков и эксплуатации БЛА;
• наземный пункт управления (НПУ).

В зависимости от класса БЛА в его составе могут быть следующие целевые нагрузки:

• в беспилотном летательном аппарате ближнего действия: оптикоэлектронная (телевизионная или тепловизионная);
• в беспилотном летательном аппарате малой дальности: оптикоэлектронная (комбинированная телевизионная и тепловизионная); аэрофотоаппарат высокого разрешения; радиолокационная станция бокового обзора; аппаратура для ведения радио-, радиотехнической разведки; аппаратура для ведения РХБ разведки; аппаратура для ведения метеорологической разведки; контейнер для доставки грузов;
• в беспилотном летательном аппарате средней и большой дальности: оптикоэлектронная (комбинированная телевизионная и тепловизионная); аэрофотоаппарат высокого разрешения; радиолокационная станция бокового обзора; аппаратура для ведения радио-, радиотехнической разведки.

Состав средств наземного обеспечения определяется с учетом класса и предназначения комплекса с БЛА и включает средства:

• подготовки пуска и посадки БЛА;
• технического обслуживания и ремонта;
• программно-аппаратные, обеспечивающие тренажную подготовку боевых расчетов;
• транспортировки и жизнеобеспечения.

Наземный пункт управления, как правило, состоит из:

• автоматизированных рабочих мест должностных лиц для управления полетом БЛА и автоматизированной (автоматическую) обработки получаемой информации;
• средств связи и передачи данных потребителям разведывательной информации.

В зависимости от класса БЛА НПУ может размещаться на одной или нескольких машинах, либо быть выполненным в переносном варианте (КВРБЛА ближнего действия).

Кроме того, в состав НПУ могут входить портативные (индивидуальные) терминалы, предназначенные для передачи непосредственно потребителям и обеспечивающие прием информации от БЛА в реальном масштабе времени.

В зависимости от класса КВРБЛА оснащаются следующие части и подразделения воздушной разведки:

• КВРБЛА средней и большой дальности — эскадрильи воздушной разведки в составе авиационных воинских частей Воздушно-космических сил Российской Федерации;
• КВРБЛА малой дальности и ближнего действия — роты воздушной разведки общевойсковых соединений.

Кроме того, КВРБЛА ближнего действия могут входить в состав боевых разведывательных машин (подвижных разведывательных пунктов).

В соответствии с возможностями целевой нагрузки и аппаратуры обработки состав разведывательной информации, передаваемой от КВРБЛА на пункт управления должностных лиц формирований РВиА, может включать:

• номер объекта;
• тип и характер объекта;
• прямоугольные координаты и высоту объекта (центра группового объекта);
• фронт и глубину группового объекта;
• номера, характер и координаты элементарных объектов в составе группового;
• скорость и направление движения объекта;
• состояние и характер укрытости объекта;
• время засечки.

Разведывательная информация, передаваемая от КВРБЛА (в зависимости от возможностей НПУ КВРБЛА и КСАУ артиллерийских формирований), сопровождается передачей кадра с дешифрированным графическим изображением объекта (объектов) противника на местности или визуализацией текущего положения объекта (объектов) противника в режиме реального времени.
