Сущность и способы целеуказания

Целеуказание — сообщение данных о характере, месте расположения и действиях цели. Оно осуществляется командирами, штабами, органами разведки и наблюдения.

Целеуказание применяют:

• • при постановке задач подчинённым на доразведку целей, на подготовку и ведения огня;
• • при докладах и передаче информации о целях и т.д.

На рисунке 1.13 раскрывается понятие о целеуказании.

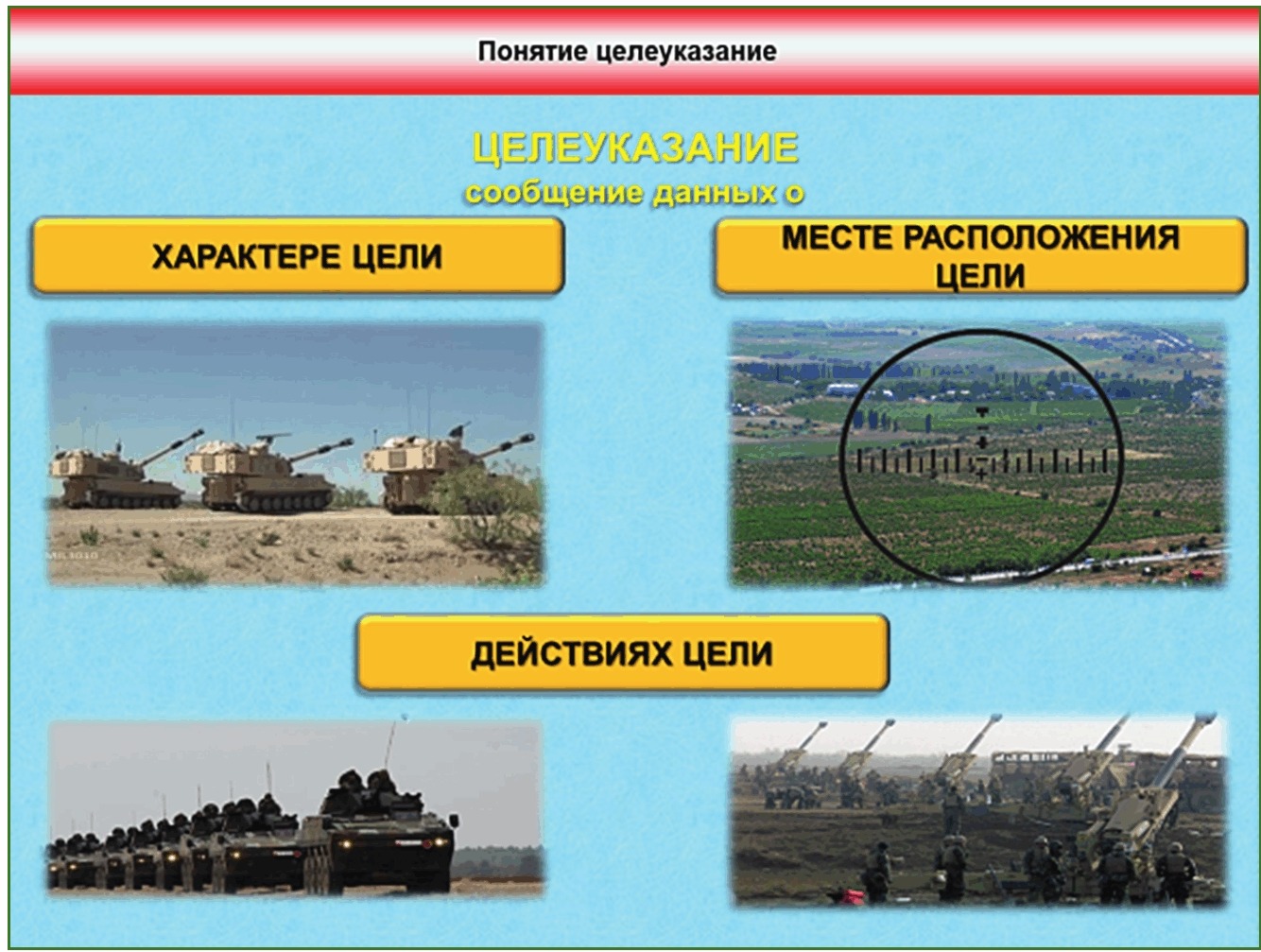

Рис. 1.13. Понятие о характере целеуказания

Целеуказание обеспечивается назначением единого ориентирного направления с КНП (НП) для всех КНП (НП); назначением (уяснением) единых ориентиров, положения их на местности и на карте, определением их местоположения наиболее точным способом с последующим нанесением их на карту с использованием приборов и других вспомогательных принадлежностей; установлением единых условных наименований местных предметов; своевременной подготовкой рабочей карты (нанесением на нее своего местоположения и положения КНП (НП) взаимодействующих командиров подразделений, ориентиров, плановых целей и др.); изучением впереди лежащей местности с КНП (НП) при обязательном сличении ее с картой (аэрофотоснимком, фотопанорамой), умением ориентироваться на местности и работать с картами; изучением расположения противника и непрерывным наблюдением за его действиями. На рис. 1.14 представлены требования к обеспечению целеуказания.

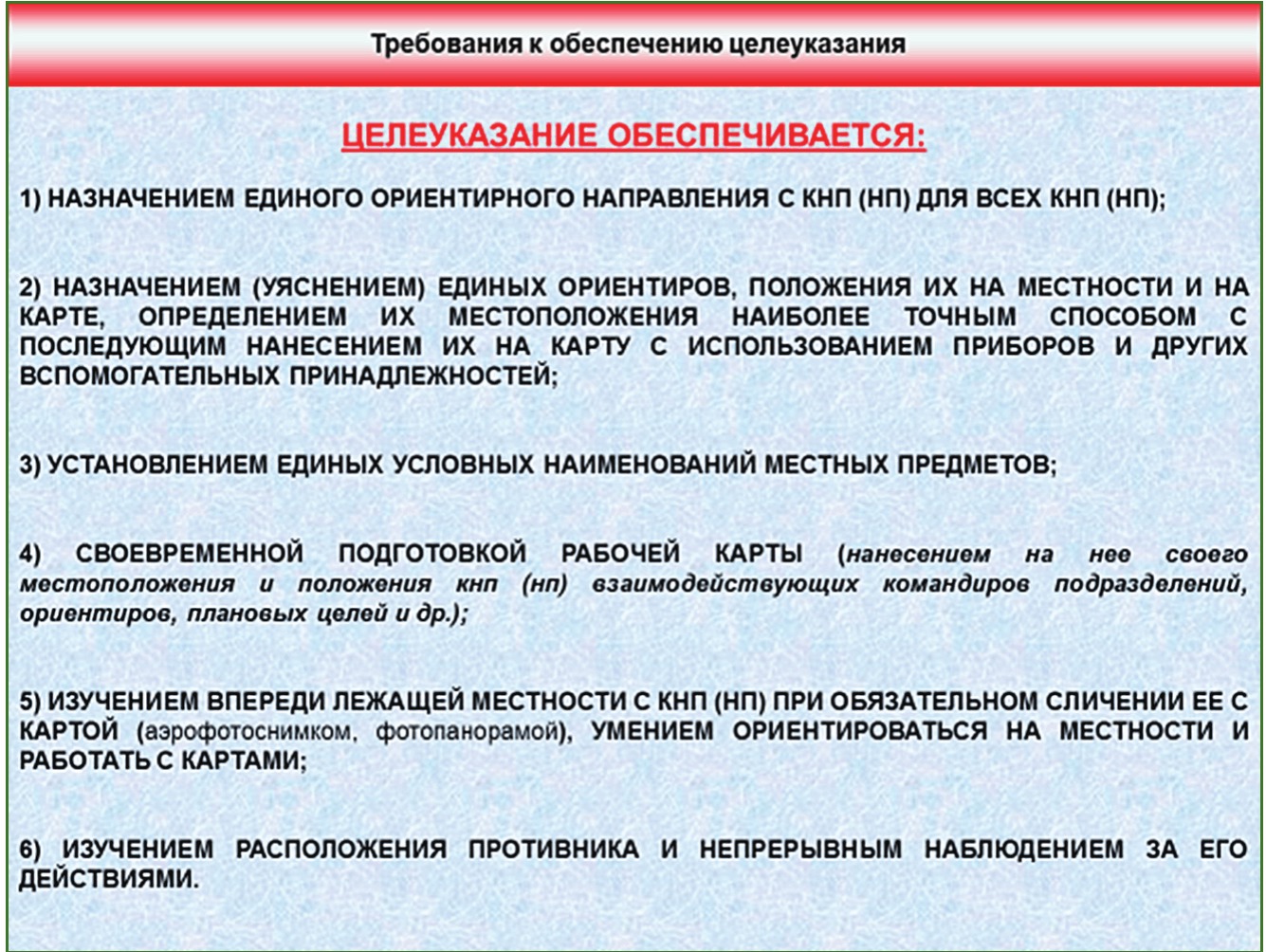

Рис. 1.14. Требования к обеспечению целеуказания

Очень важно при работе на местность и передаче целеуказания правильно выбрать ориентиры.

Ориентир — хорошо видимый и выделяющийся местный предмет или элемент рельефа, используемый в войсках для определения своего местоположения, направления движения, целеуказания, управления огнём, ударами и подразделениями в бою.

Ориентиры выбирают справа налево, по рубежам от себя к противнику. Количество ориентиров должно быть небольшим, каждому из них присваивается свой номер и условное наименование, указывается дирекционный угол и дальность до него в метрах.

В качестве ориентиров выбирают отдельные, неподвижные, ясно наблюдаемые невооруженным глазом днем и ночью местные предметы, наиболее устойчивые от разрушения и относительно которых легко передавать целеуказание.

Все ориентиры старшего начальника, наблюдаемые с данного наблюдательного (командно-наблюдательного) пункта, являются обязательными для подразделения разведки, и за ними сохраняются номера, присвоенные старшим начальником.

В ходе наступления по мере продвижения вперед назначают новые ориентиры. В обороне ориентиры выбирают как перед передним краем, так и в ближайшей глубине обороны своих войск.

Для облегчения отыскания ориентиров (местных предметов) на местности, быстрой и надежной передачи (приема) целеуказания, для определения положения разведданных целей на местности относительно ориентиров, а также для передачи и приема докладов о разведанных целях на наблюдательном (командно-наблюдательном) пункте составляется схема ориентиров. Вариант схемы ориентиров представлен в приложении 6.

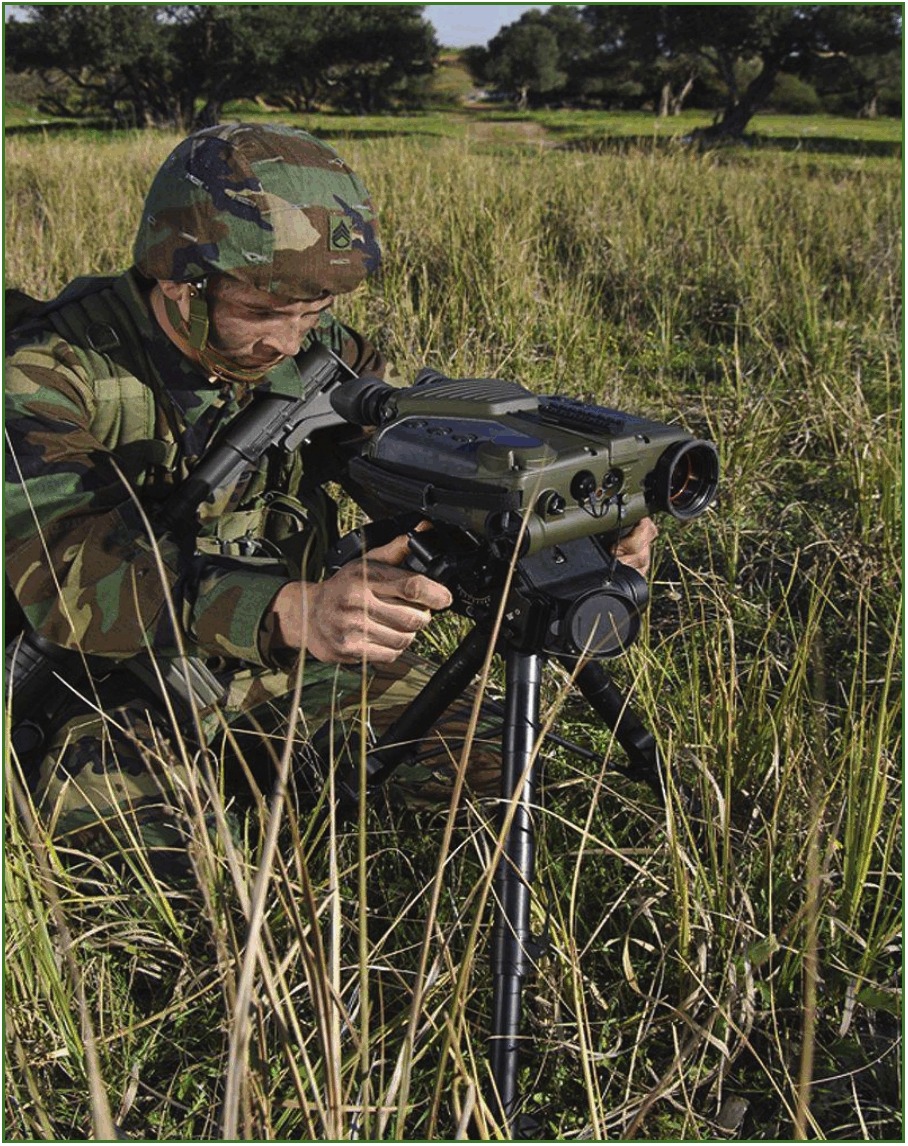

Тот, кто передаёт данные о положении цели, называется дающим целеуказание. Тот, кто принимает данные о цели, называется принимающим целеуказание. На фото 7 представлен процесс, когда принимающий целеуказание отыскивает цель на местности.

Фото 7. Целеуказание принято. Идет поиск цели на местности

Задачи дающего целеуказание:

• • выбрать способ целеуказания, используя который, принимающий смог бы быстро и точно определить положение цели на местности, нанести цель на карту;
• • определить данные для целеуказания;
• • передать целеуказание принимающему;
• • убедиться, что принимающий правильно принял целеуказание и отыскал указанную цель на местности, если она наблюдаемая.

При целеуказании дающий указывает принимающему:

• • кому адресовано целеуказание (если это необходимо);
• • положение цели (данные о положении цели относительно ориентира, прямоугольные или полярные координаты и т.д.);
• • наименование цели и её признаки (например, «орудие в окопе, виден ствол»), данные о деятельности цели (например, «ведёт огонь»);
• • описание местности и предметов вблизи цели (например, «на тёмном поле жёлтый окоп»).

Целеуказание часто является составной частью распоряжения или команды. В таких случаях, кроме того, указывается задача для принимающего (например, «наблюдать», «засечь», «доложить координаты», «подготовить огонь»).

Пример. «Ориентир первый, вправо 40, выше 5, на зеленом поле окоп, укрытый маскировочной сетью в окопе орудие, ведёт огонь, видны ствол и вспышки выстрелов, Засечь и доложить координаты».

Целеуказание должно быть чётким, кратким, понятным и обеспечивать быстроту отыскания цели на местности.

Задачи принимающего целеуказание. Приняв целеуказание о наблюдаемой цели, принимающий должен:

• • принять целеуказание и отыскать цель;
• • доложить дающему целеуказание: «цель вижу», если он нашёл цель на местности; «цель не вижу», если он не нашёл цель на местности; «цель не понял», если он не понял данные о положении цели.

Для успешной передачи и приема целеуказания необходимо тщательно изучить с наблюдательных пунктов местность в полосе или секторе разведки, сличая ее с картой или с аэрофотоснимком, хорошо запомнить условные наименования местных предметов, ориентиры в полосе разведки и основное направление, внимательно изучить расположение противника и непрерывно наблюдать за его действиями.

Во время целеуказания дающий и принимающий могут находиться на одном или на разных наблюдательных пунктах. В условиях, когда дающий и принимающий находятся на одном пункте, применяют следующие способы целеуказания: наведением прибора в цель; от ориентира (местного прибора); по отсчёту прибора.

При нахождении дающего и принимающего на разных пунктах применяют следующие способы целеуказания: от ориентира (местного предмета); по сторонам света; по изменённому отсчёту; прямоугольными координатами; полярными координатами.

Кроме указанных способов целеуказание может проводиться: по кодированной карте; разрывами снарядов (мин); сигнальными ракетами, трассирующими пулями.

Целеуказание наведением прибора в цель. Проще всего понять и найти цель, когда дающий и принимающий целеуказание находятся вместе на одном и том же пункте (местность имеет для обоих один и тот же вид). На рис. 1.15 представлен способ целеуказания наведением прибора в цель.

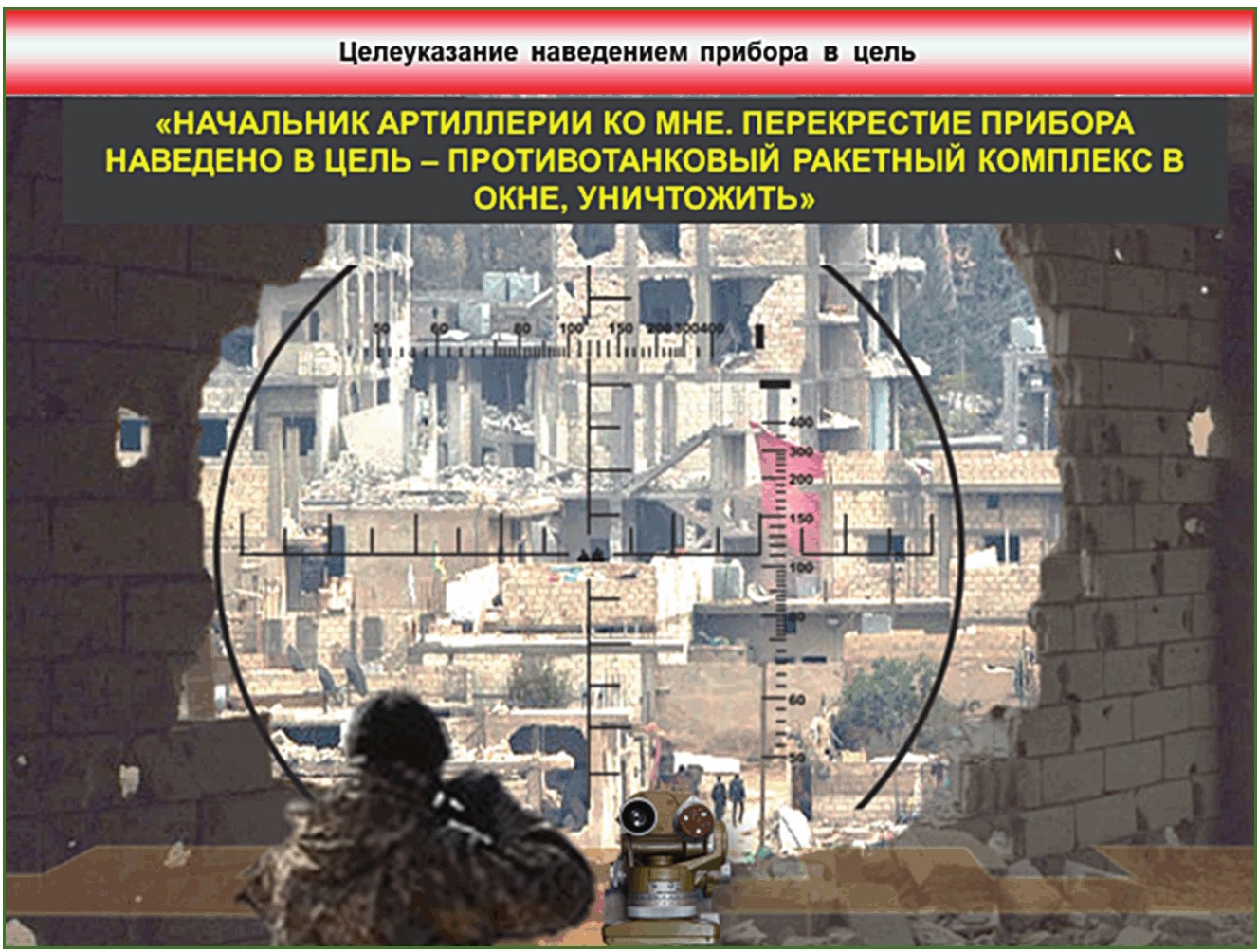

Рис. 1.15. Целеуказание наведением прибора в цель

В этом случае наводят прибор на обнаруженную цель и докладывают (передают), например, так: «Перекрестие прибора наведено в цель — бтр в окопе, уничтожить» или: «От перекрестия прибора до горки, что влево 3 0, наступает до взвода пехоты» или как представлено нарис. 1.12. Принимающий целеуказание, подойдя к прибору, увидит цель.

Целеуказание от ориентира или местного предмета. Этот способ применяют, когда дающий и принимающий целеуказания находятся на одном наблюдательном пункте (удаление друг от друга не более 100 м), а также при нахождении цели вблизи ориентира (местного предмета). Например: «Ориентир 2-й, вправо 30, ниже 5, минометный взвод на опушке кустарника, засечь».

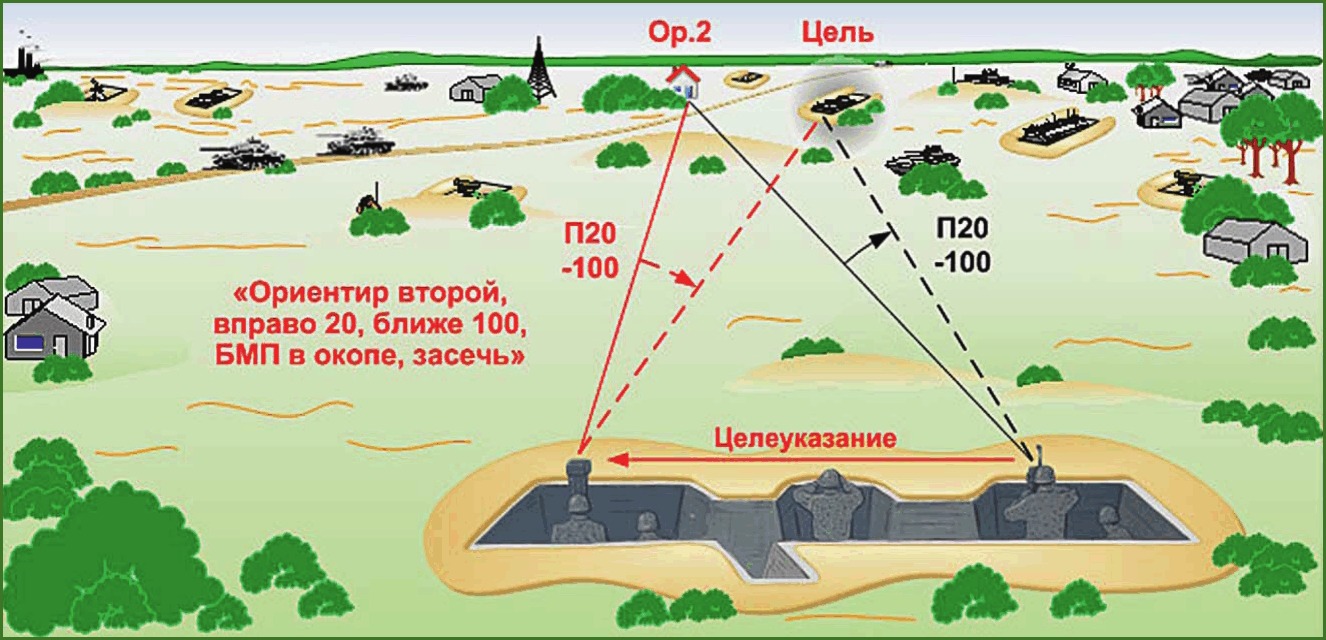

Рис. 1.16. Целеуказание от ориентира

Целеуказание по отсчету прибора. Целеуказание по отсчету прибора является наиболее быстрым и удобным способом, когда дающий и принимающий целеуказание находятся на одном наблюдательном пункте и используют одинаково ориентированные приборы. Дающий целеуказание наводит перекрестие своего прибора в цель, читает отсчет прибора и указывает признаки цели. Принимающий ставит на своем приборе указанный отсчет и отыскивает цель по ее признакам.

Пример. «Командир батареи, дирекционный угол (отсчет) 44-05, угол места 0-05, НП, подавить».

На рисунке 1.17 представлен процесс передачи целеуказания на поражение цели.

Целеуказание по сторонам света. Для целеуказания по сторонам света используют линии в направлениях «север — юг», «запад — восток». Этот способ является наиболее простым, не требующим особого приборного оснащения, и не зависит от взаимного расположения, дающего и принимающего целеуказание.

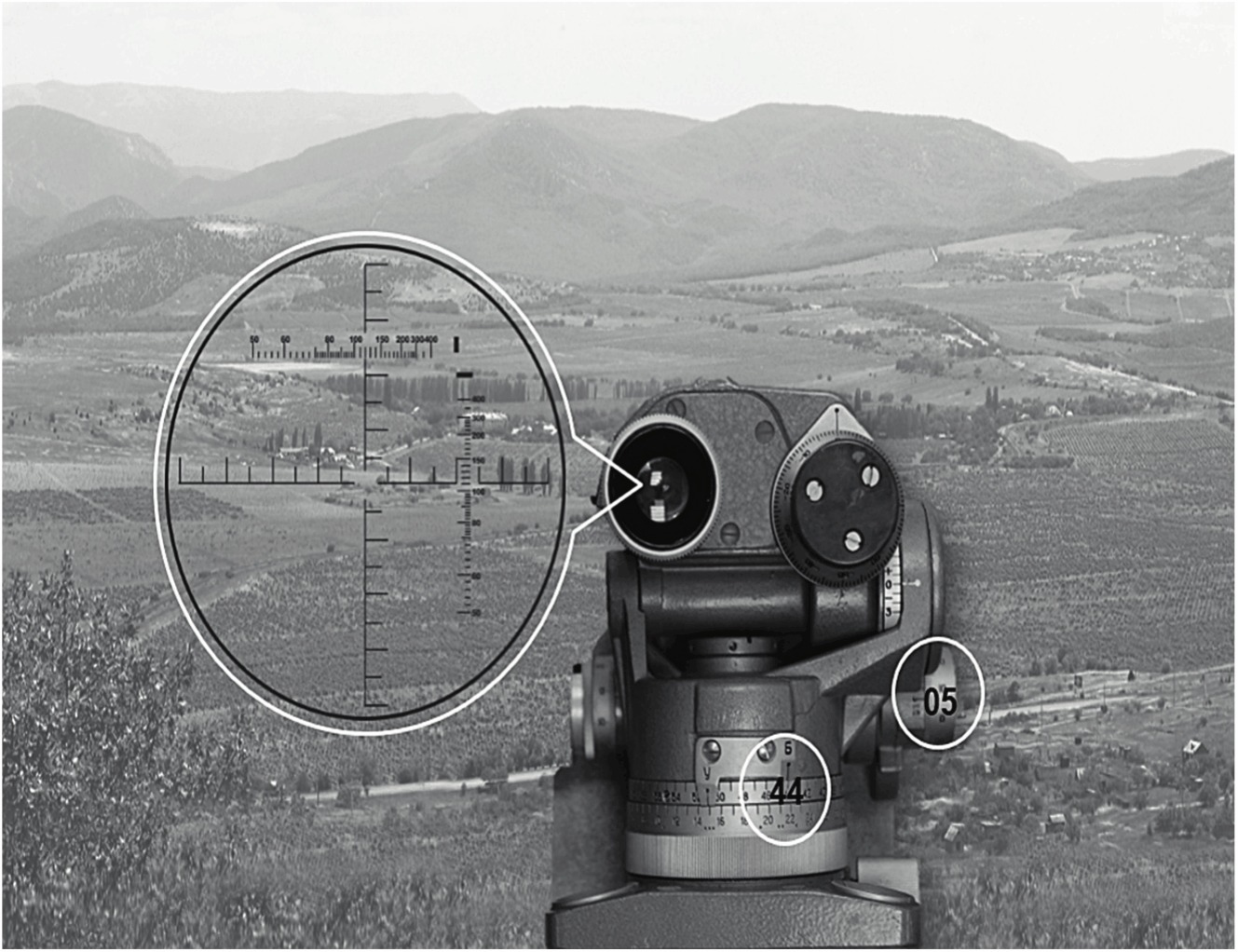

Рис. 1.17. Целеуказание по отсчету прибора

Обнаружив цель, дающий целеуказания наносит ее на карту, затем определяет местоположение цели от ближайшего ориентира в метрах по сторонам света. Для этого он проецирует точку цели на линии «север — юг», «запад — восток», проходящие через ориентир, от которого дает целеуказание, и определяет расстояние от ориентира до цели по направлениям «север — юг», «запад — восток», которые затем передает принимающему целеуказание, к примеру, артиллерийскому корректировщику (рис. 1.18). Например: «Трасса 21», ориентир 2, север 100, восток 500, пятиэтажное здание, наблюдательный пункт, цель 201, подавить».

При целеуказании прямоугольными координатами указывают значения координат по осям ХиУ, например: «Амур, Х = 57 680, У= 34 850, цель 102-я пехота и БТР на опушке рощи, наблюдать, Я Алмаз».

На рисунке 1.19 представлена схема действий при передаче целеуказания прямоугольными координатами.

При подготовке заградительного огня указывают координаты флангов участка заградительного огня, например: «НЗО «Клен». Правая: х = 34 600, у = 46 200. Левая: х = 34 800, у = 46 300».

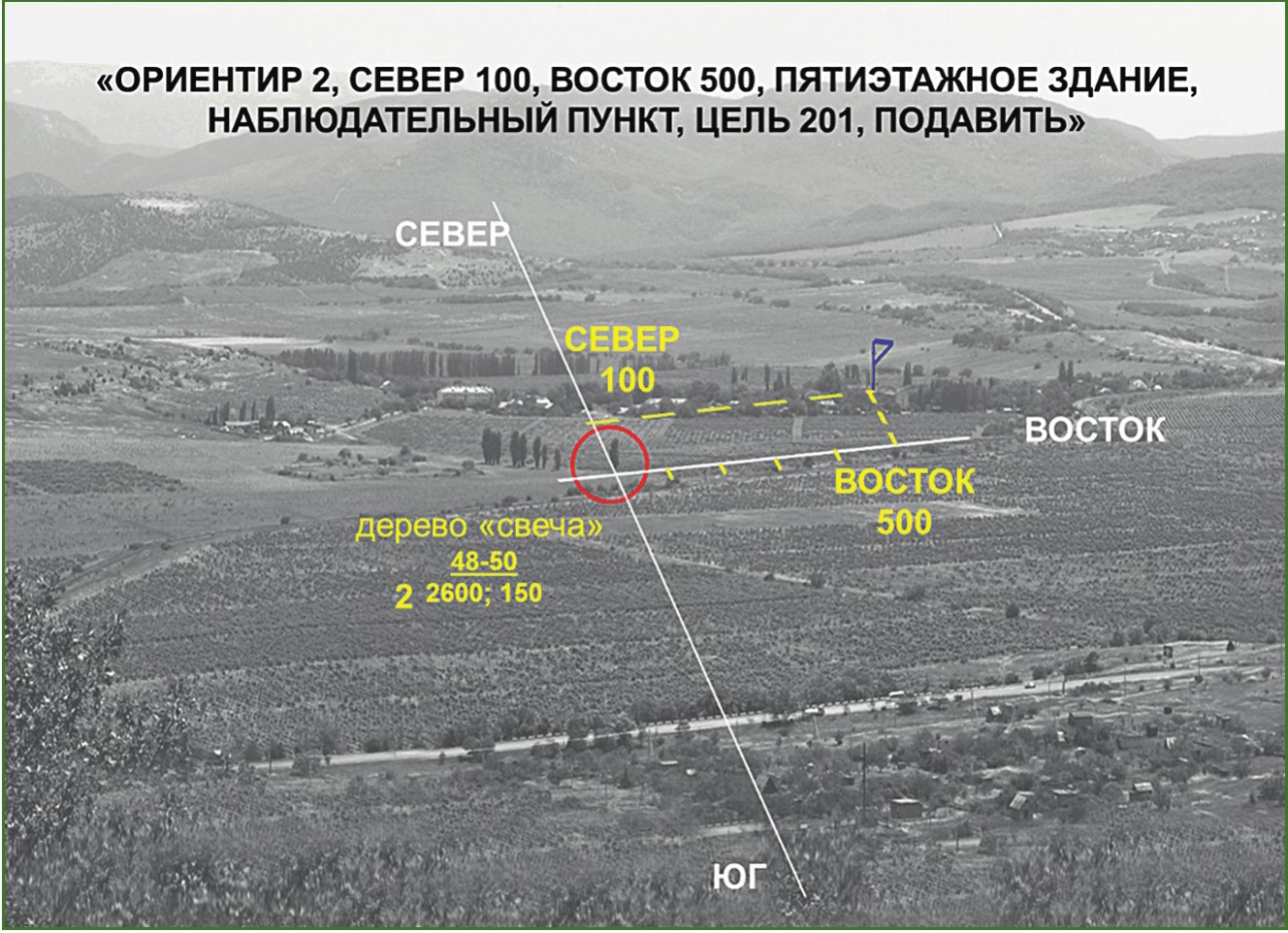

Рис. 1.18. Целеуказание по сторонам света

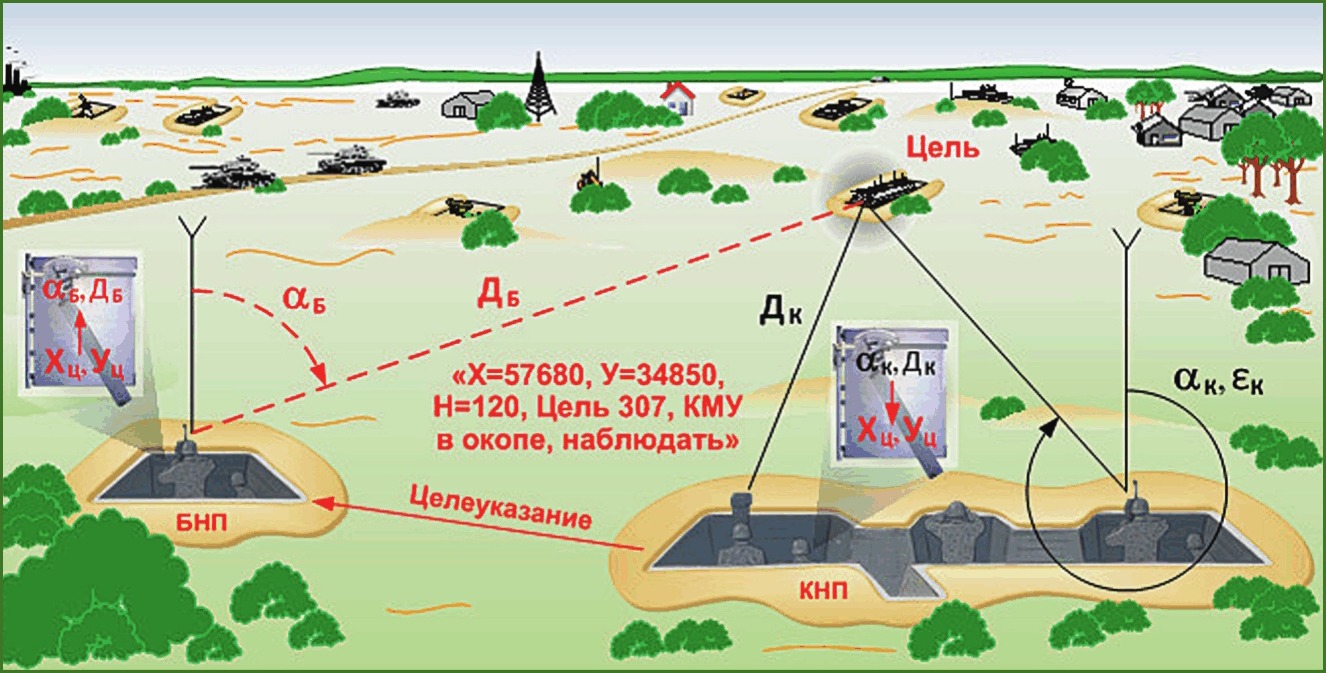

Рис. 1.19. Целеуказание прямоугольными координатами

При целеуказании полярными координатами указывают наименование пункта, от которого осуществляется целеуказание (у принимающего целеуказания имеются прямоугольные координаты этого пункта), дирекционный угол и дальность с этого пункта на цель, например: «Батальонный, 45-55, 2150, угол места плюс 3, цель 101-я Радиолокационная станция в кустарнике, уничтожить» (рис. 1.20).

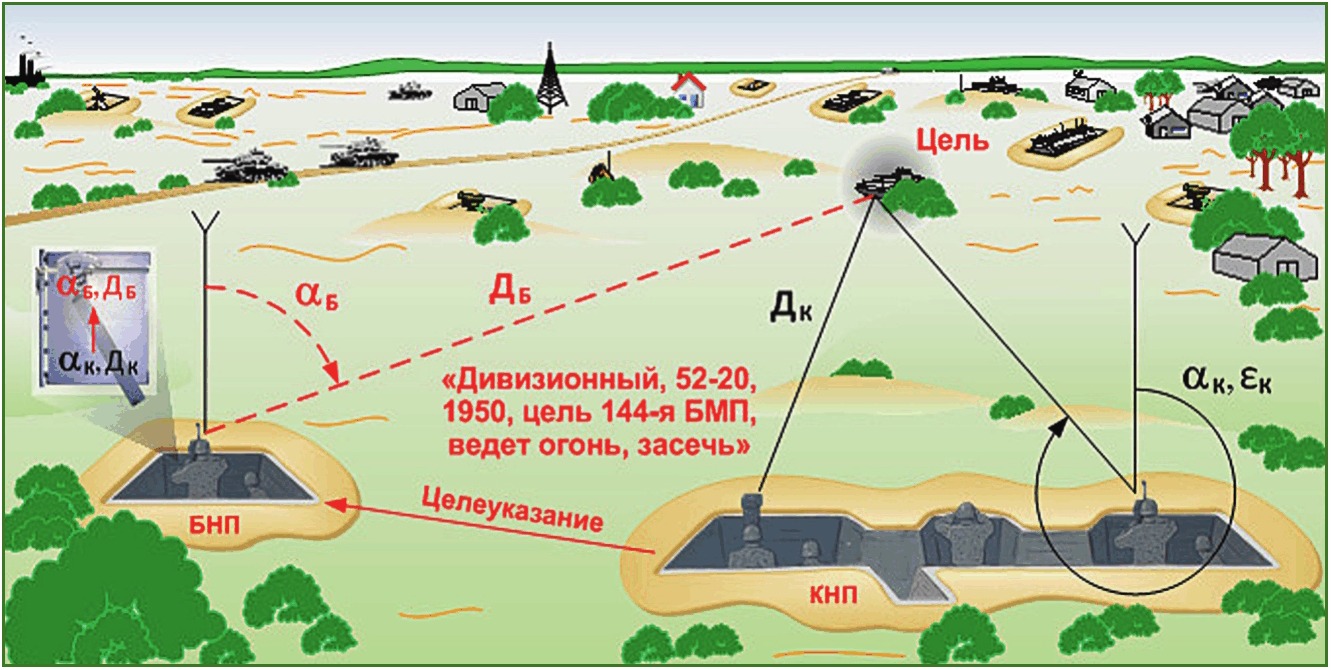

Рис. 1.20. Целеуказание полярными координатами

При целеуказании по измененному отсчету дающий должен:

• • навести перекрестие прибора в цель и снять отсчет по цели и угол места цели, определить дальность до цели;
• • определить приближенное значение угла засечки по графику (приведен в Руководстве по боевой работе подразделений оптической разведки) или рассчитать его по формуле

где Б — величина базы сопряженного наблюдения (СН) в метрах;

Дз — дальность до цели в метрах.

• изменить снятый отсчет по цели на величину С, руководствуясь следующим правилом: при ориентировании приборов взаимным визированием «нулями влево» по базе и передаче целеуказания с левого пункта на правый отсчет увеличивается и наоборот, а при ориентировании приборов взаимным визированием «нулями вправо» по базе и передаче целеуказания с левого пункта на правый отсчет уменьшается, то есть:

• передать принимающему измененный отсчет и угол места цели (или дальность).

Пример 1. Целеуказание передается на боковой НП, расположенный справа от КНП.

База = 450 м, дальность до цели Д = 4200 м. По цели определили: О_лев= 12-89, е_ц =+ 0-24.

1. Вычисляем угол засечки:

2. Определяем отсчет для правого пункта:

3. Целеуказание на правый НП: «Правому 13-96, угол места плюс 24, на склоне высоты „Круглая“ окопанный танк ведет огонь, наводить в центр башни, засечь».

Принимающий целеуказание должен установить на приборе принятые отсчет и угол мета и найти цель по ее демаскирующим признакам. На рис. 1.21 представлен порядок работы при данном виде целеуказания.

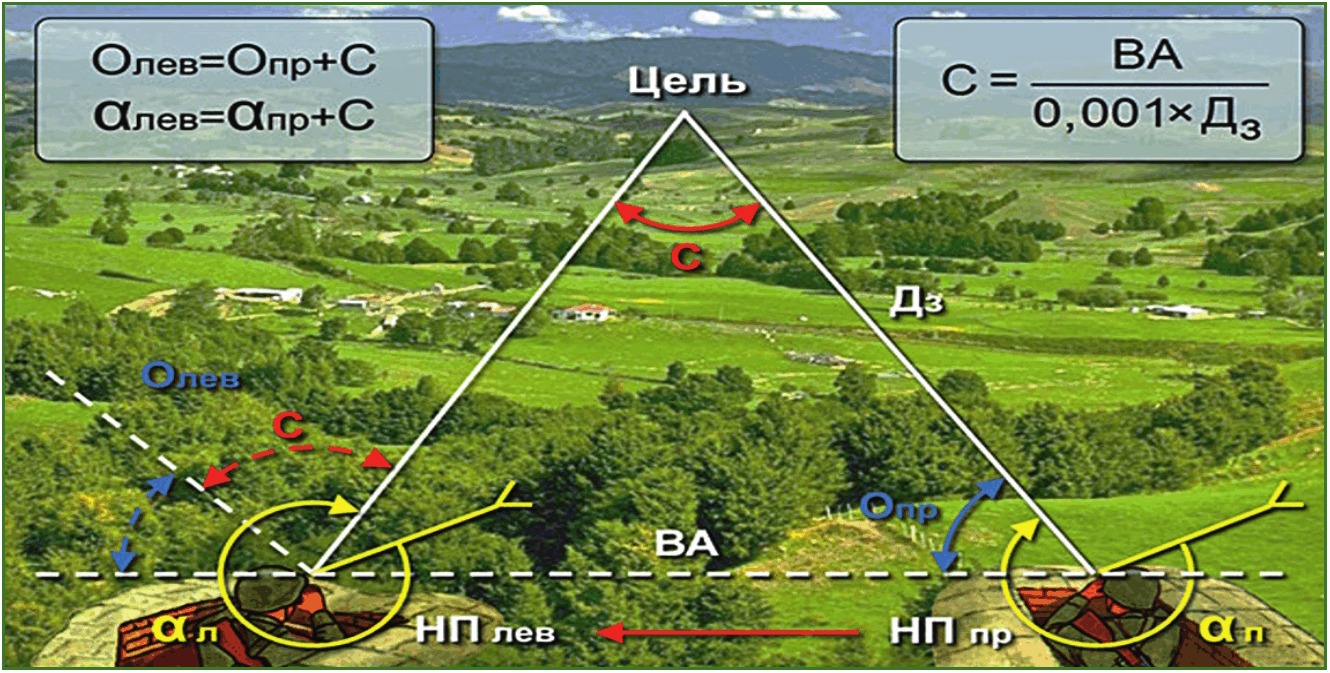

Рис. 1.21. Целеуказание по измененному отсчету прибора

Целеуказание по кодированной карте передают трёхзначными группами цифр:

• первые три цифры — закодированный номер квадрата по координатам икс или по координатам игрек (098 — закодированный номер квадрата по координатам икс, 804 — закодированный номер квадрата по координатам игрек);

• вторые три цифры — значение координаты икс или игрек, указываемой точки в закодированном квадрате (500 — значение координаты икс, 100 — значение координаты игрек, указываемой точки в этом квадрате) (рис. 1.22).

Например: «„Волга“, я „Ворон“ 091-750-800-800, артиллерийская батарея. На опушке урочища ЗУЕВ ЛЕС, подавить».

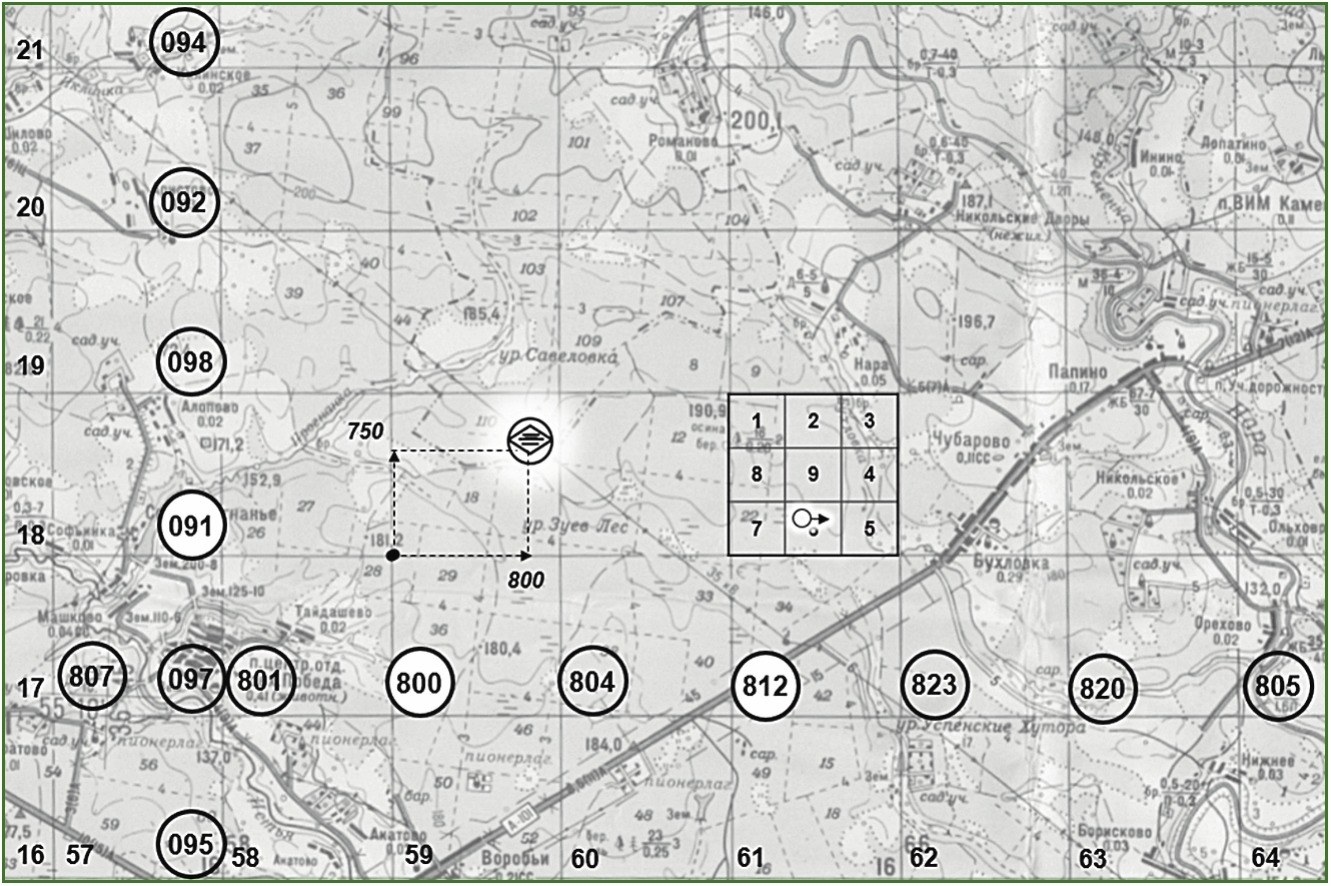

Рис. 1.22. Целеуказание по кодированной карте

Иногда не всегда возможно определить точное местоположение цели и нанести ее на карту, а также передать ее точные координаты. В этих случаях квадрат карты дополнительно делят на девять равных квадратов, которые нумеруют цифрами от одного до девяти в определенном порядке.

Например, «„Амур“, я „Маяк“, наблюдаю разведывательную группу противника на привале, 091 812 6».

Опыт локальных войн

В 40-й армии в ходе боевых действий в Афганистане широко применялся способ передачи своего положения именно по кодированной карте. Перед выходом на «рейдовые действия» (термин, принятый в ДРА) заранее каждый квадрат карты кодировался названиями птиц или животных. У корректировщиков тоже была своя кодировка. Позывной офицера корректировщика в 108 мед был «Трасса», далее следовали две цифры. К примеру, 21. Когда офицер-корректировщик выходил в эфир, он докладывал о своем положении старшему артиллерийскому начальнику следующим образом: «Удар 500. Прими мою картинку — СОВА 9. Я „ТРАССА 21“» Это обозначало, что докладывает артиллерист корректировщик, который находится во 2-м батальоне 1 -й роты и его положение в закодированном квадрате СОВА по центру. Последняя цифра указывалась «по улитке».

Целеуказание разрывами снарядов или мин дает старший начальник, когда нет возможности быстро и надежно указать цель другими способами, или когда он предполагает сосредоточить огонь нескольких батарей (дивизионов) по цели, пристрелянной одной батареей. Дающий целеуказание указывает район, где следует наблюдать разрывы и признаки цели и подает пристрелявшейся батарее команды, по которым она выпускает два-четыре снаряда беглым огнем орудия или батарейный залп при сосредоточенном веере, или дымовой снаряд. Например: «„Сокол“, разрыв дымового, бронированная колонна противника».

Дающий целеуказание предупреждает принимающего целеуказание словом «Выстрел» (рис. 1.23).

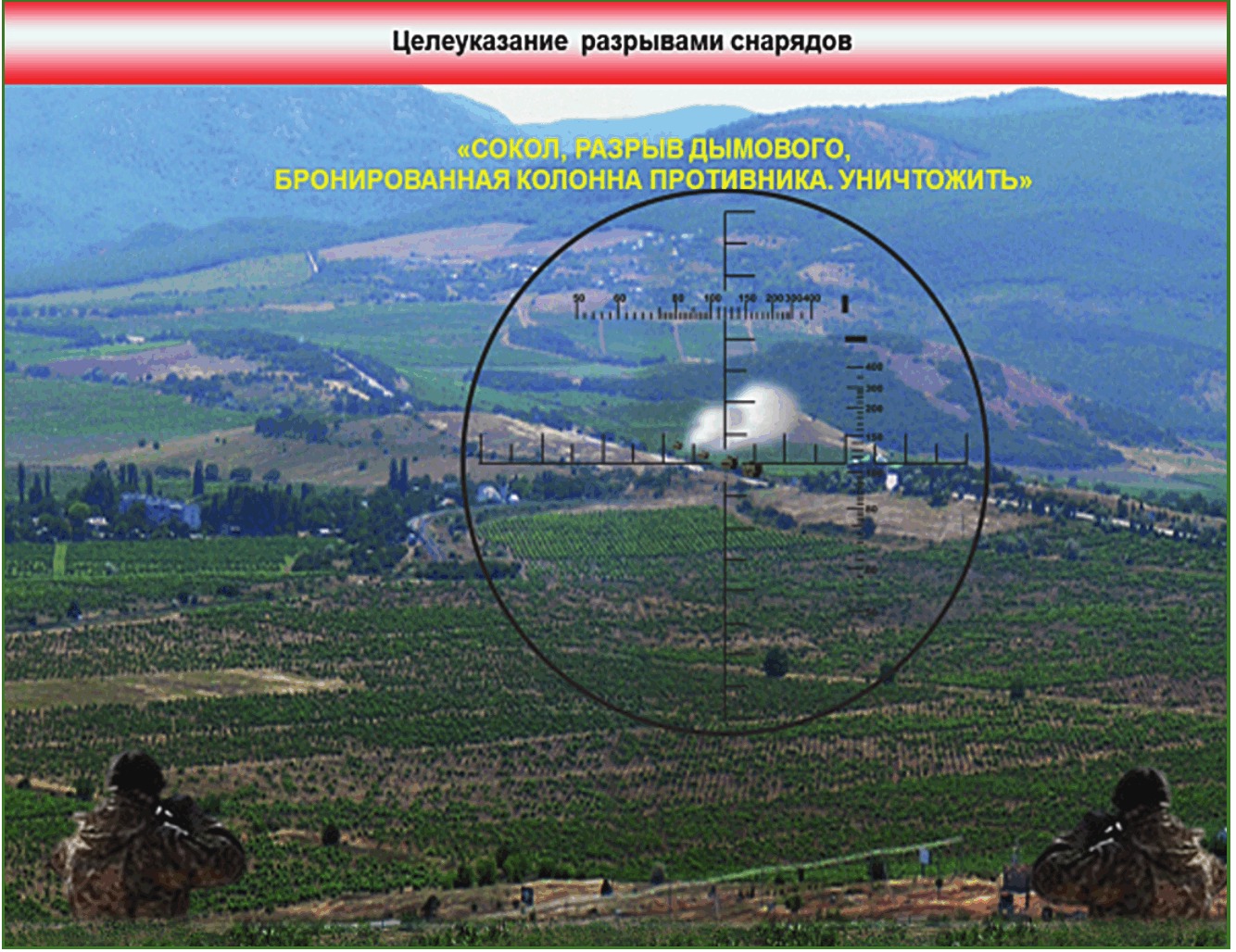

Рис. 1.23. Целеуказание разрывами снарядов

При необходимости может указываться полетное время снарядов (мин). Если по району цели ведут огонь и другие батареи, то принимающий целеуказание может перепутать разрывы. В этом случае дающий целеуказание может указать цель с помощью воздушных разрывов. Убедившись, что воздушные разрывы замечены принимающим целеуказание, он подает стреляющей батарее команду опустить разрывы до горизонта цели, после чего указывает цель двумя-четырьмя выстрелами орудия или батарейным залпом осколочно-фугасным снарядом. Принимающий целеуказание поступает так же, как и при целеуказании разрывами ударных снарядов. Например, дающий целеуказание сообщает: «Лощина Зеленая, наблюдать четыре воздушных разрыва» — и затем предупреждает принимающего целеуказание словом «Выстрел». Принимающий докладывает: «Разрывы вижу» (или «Разрывов не вижу»). Убедившись, что принимающий видит разрывы (или добившись этого путем изменения высоты разрывов), дающий целеуказание передает: «Наблюдать четыре наземных разрыва в том же районе, пехота в окопах». Принимающий целеуказание отыскивает разрывы, а по ним и цель и докладывает: «Цель вижу».

Опыт локальных войн

В локальных войнах для передачи целеуказания широко применяли дымовые снаряды, особенно при ведении боевых действий в горной местности.

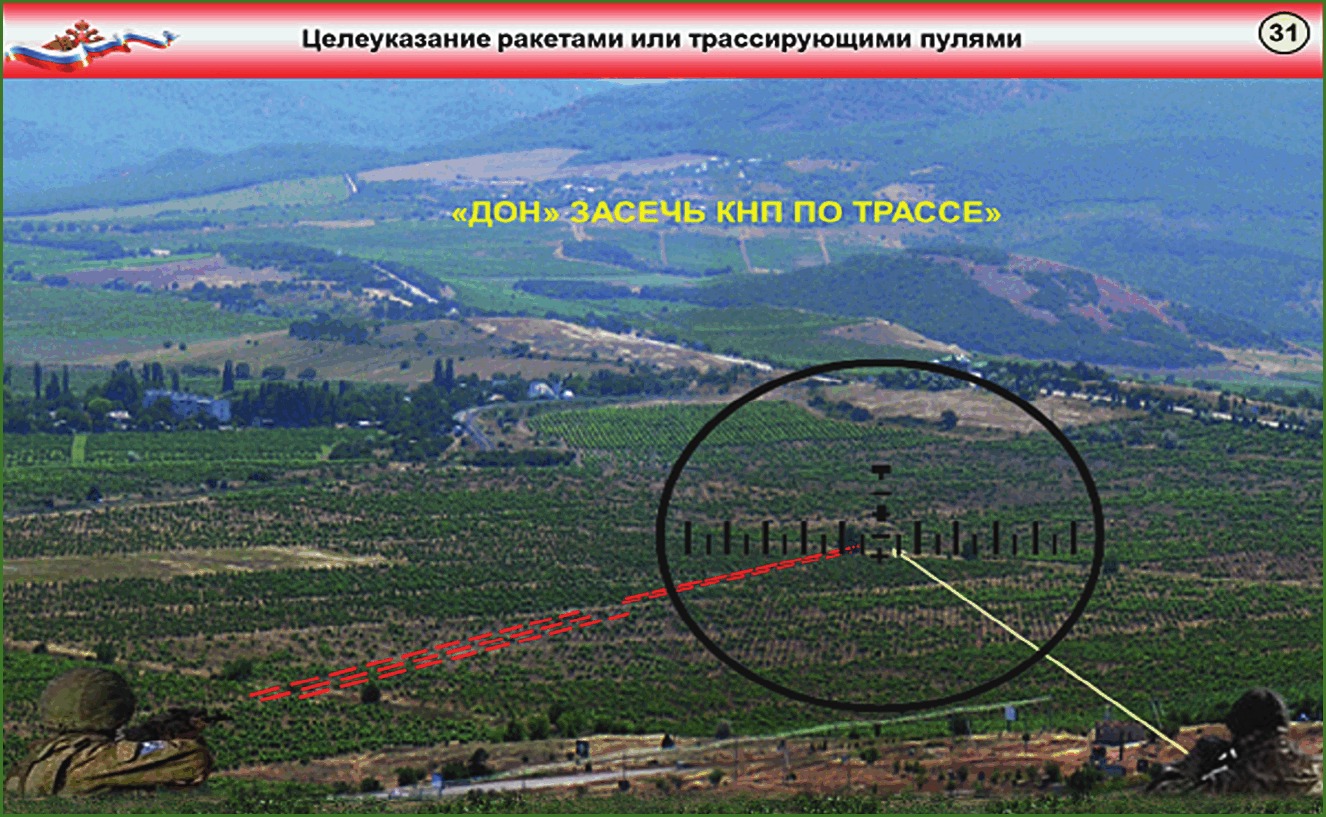

Рис. Е24. Целеуказание трассирующими пулями

Целеуказание ракетами или трассирующими пулями. Этот способ целеуказания применяется в общевойсковых подразделениях, взаимодействующих с артиллерией. Эти подразделения, обнаружив цель, дают пулемётную очередь трассирующими пулями или пускают сигнальные ракеты в направлении цели. Наблюдатели артиллерийских подразделений уясняют положение цели и докладывают её местоположение своему командиру. Например, «КНПпо траектории трассы» (рис. 1.24).
